名鉄

名古屋鉄道のダイヤグラムを見る

20-06-16-1701
【画像】名鉄豊橋駅の1701編成

2020-9-30 14時掲載開始(予約投稿)

過去記事

20-09-30-01念願だった名鉄の列車運行図表【左画像】が、運良くフリマアプリで出品されており、即購入、入手しました。2005-1-29改正版となり、中部国際空港開業の記念すべきダイヤとなります。

名鉄のダイヤ改正は、ウィキでまとめられておりますが、この2005-1-29(名鉄時刻表20号)改正は、当時の愛地球博による多客、中部国際空港の想定以上の多客があったようで、2005-2-17,2005-3-22と、その後僅かの期間で小変更が発生しています。

2006-4-29(21)で中部国際空港のホーム増設がありますが、以降も含めて小変更を除くと、2007-6-30(22)、2008-6-29(23)、2008-12-27(24)、2011-3-26(25)、2011-12-17(26)が、時刻表も発売されておりますから、大きな変更でしょうか。

その後、2019-3-16改正までの、現在のダイヤとなるまでは、小変更が3回あった程度で、大きな変更はありませんでした。2008-12-27の改正でパノラマカー廃止、現状に至る名鉄特急の運行体系となりましたが、大きな変更もなく、ダイヤの輸送も比較的安定感があった理由として、名鉄特有の制約面でしょうか?

▼豊橋駅の1時間6列車制限
▼金山-枇杷島分岐点での終日に渡る列車本数の多さと、分岐点の名古屋本線上り、犬山線下りとの平面交差
▼岐阜駅構内の一部単線

既出の課題となりますが、しかし、これらがいつまでも付きまとい、ダイヤ改正も、ライバルのJR東海との調整、列車の錯綜と、ダイヤ改正の頻度を多くしても、コストが掛かるのが理由でしょうか?

ただ、岐阜駅については、岐南-岐阜間で、今後周辺部の連続立体高架化となる見込みです。駅構内の僅かな単線区間は不明ですが、関連事業としてはあるようで、こちらは解消の方向も、事業自体で10年以上と時間が掛かりますね。
(JR岐阜駅も1986~1997年頃と、工事が10年以上は掛かってます。)


20-09-30-08
【画像】岐阜駅付近

ダイヤを見ると、名鉄のダイヤは他社のそれにあるような、折返列車の前後線がありません。JRでは東海もありませんが、番線の記載だけで、構内入換や着発は別の図表となります。

このため、折返運用がどうなるかが分かりません。推測をするにしてもデータが多すぎますから、下手に出来ません。近鉄のような両数や連結解放記載もなく、あくまでもスジ優先となりそうです。

岐阜駅付近は、営業列車以外に、茶所駅近くの車庫に入出庫する回送が、日中でもその頻度が多いようです。現在のダイヤでもその頻度は多いものとみられ、岐阜折返の車種や両数が変わることは恒例といえます。

この考え方としては、近鉄名古屋駅の特急折返、米野・富吉回送と似ていますが、岐阜は通勤車でもこれがあるという点です。上述の通り、両数や連結解放記載がありませんので、現状運用での、特急の岐阜方2両連結解放もあり、正直な所、名古屋本線で神宮前-枇杷島分岐点の運用調査以外で、茶所-岐阜間での確認も、必要ではないかということです。

岐阜駅留置もありますが、終日に渡ってこの回送が設定ですから、もし仮に、名古屋市内だけの運用調査が出来たとしても、運用表を掲載出来るまでには至らないでしょう。

兎に角、自分では一番難しいと思っていた近鉄よりも、格段に難易度が高いですね。
20-09-30-02
【画像】金山-枇杷島分岐点付近

名鉄名古屋駅周辺は、上記画像のように非常に列車間隔が狭いのが分かります。他の前後の区間と比較しても歴然です。この区間の複々線は、正に理想の度を超え、夢物語でしょう。

名鉄名古屋は今後、近鉄名古屋駅の駅ビルと名鉄百貨店当の建て替えにより、大幅な改良工事が見込まれます。線路やホームの増設も見込まれるようですが、具体的な計画はこれからです。

それにしても密もありますが、金山折返となる列車も、一目では分かりにくい所もあります。
20-09-30-0320-09-30-06
【画像】ダイヤ詳細

裏表で平日、土休日となっており、これは現状でも変わらない模様です。名古屋本線を中心とした区間の掲載ですが、一部、名古屋本線を直通する西尾線や、蒲郡線、三河線、鶴舞線を含む豊田線、尾西線で津島以北、竹鼻線、羽島線や、独立路線である瀬戸線の記載はなく、恐らく別に、ダイヤが分けられているものとみられます。

画像ではありませんが、豊橋でのJR区間で、飯田線の列車もあります。

2005年当時はまだ弥富口駅も存在でした。現在は廃止ですが、高架化複線対応の駅の廃止となります。
20-09-30-0320-09-30-04
【画像】ダイヤ詳細

下半分となります。画像ではありませんが、各務ヶ原線で田神駅は、まだ田神線が改正当時は存在なため、田神-岐阜間での記載があります。(2005-4-1廃止)

小牧線も掲載となっております。他には、正式な貨物列車ではないようですが、保線用車両の貨物列車、試運転、舞木検査入出場もあります。貨物は車両の最高速度が遅いのか、早朝、終電付近が主のようです。
20-09-30-07
【画像】記号等

記号は上記の通りです。

毎年12月、津島駅のイベントで部品販売があるようですが、ここで余剰品が販売されているようです。2011-3-26,12-17改正版は、去年の販売では分かりません。また今年はコロナで掲載も微妙な所です。


最後に駅留置等です。運用の流れがこのように分かりませんが、上記から、駅留置駅だけまとめます。
漏れの可能性があります。
▼知多線・常滑線
内海、富貴、知多半田、中部国際空港、常滑、西ノ口(※始発は常滑から)、太田川、聚楽園、大江、金山
▼名古屋本線
伊奈、国府、本宿、美合、東岡崎、矢作橋、新安城、知立、豊明(車庫駅検車区)、鳴海、栄生、須ヶ口(車庫駅)、一宮、新木曽川、茶所(車庫駅)、岐阜
▼津島線・尾西線(津島以北を除く)
須ヶ口(車庫駅)、津島、日比野、佐屋
▼犬山線
岩倉、布袋、柏森、扶桑、犬山(検査場)、新鵜沼、三柿野、岐阜
▼小牧線
上飯田、小牧、犬山(検査場)
▼広見線
犬山(検査場)、新可児、明智、御嵩

駅自体に留置線の場合もありますが、駅留置は、まあまあの設定があります。恐らく現在も、それ程変更点は少ないでしょう。

平日の場合のみ掲載しますが、始発は、西ノ口を5:08に出る中部国際空港行が一番の早起きですが、駅出庫ではなく、常滑から回送出庫となります。常滑は5:00発ですので、始発よりも早い出庫となります。(K6531-6560G列車) 現在は5:11発ですが、それでも早い列車です。空港勤務客の通勤で早起きでしょうか?

遅い終電は、0:29岐阜到着の2401列車となり、そのまま岐阜留置となります。現在は0:34着441列車と、少しだけ遅くなりました。JR名古屋で、岐阜終電は0:02発ですが、名鉄は0:07発と、名鉄の終電が遅いようです。但し、特急列車となり、普通の接続もないようですので、主要駅以外は関係がありません。

こんな感じです。名鉄をどうするかはまだ分かりませんが、資料がなかった頃と、入手後では、大きな影響となったのは事実です。

鉄道ファン 2020年 11月号 [雑誌]
鉄道ファン編集部
交友社
2020-09-19



ライブカメラを活用して運用調査の補完も

20-06-16-1701
【画像】今年度中に車両置き換えとなる1701編成(前2両)

2020-8-30 9:30掲載開始

昨日お伝えしました記事の補足です。

▼ライブカメラを活用する
名鉄沿線のライブカメラを探しておりましたら、こちらで出て来ました。

新安城駅は、岐阜方を望む様子となります。名古屋本線と西尾線となります。知立駅も同様の画角で、名古屋本線と三河線となります。他にも、JR刈谷駅となりますが、動画も音声はなく、30秒に1回程度はブラウザの再更新が必要のようです。

Chromeですと、Easy Auto Refreshという拡張機能を使って自動更新を行えば、問題はありません。

YouTubeでも探しましたが、あっても、画角が死角となるようで、適当なChがありませんが、補完となります。車番までは確認出来ず、車種や両程度となるでしょう。

但し、2200系での1701F,1702Fは、上記2カ所のカメラでハッキリと分かります。

YouTubeのライブ配信ですと、音声に、12時間前の巻き戻しが可能な場合がありますが、何れもライブのみです。

サイト運営と名鉄運用を考える

20-06-17-2233
【画像】名鉄2200系

2020-8-29 9:30掲載開始

私もこのサイトの運営は長くなっております。東京に在住していた2005年頃からとなり、紆余曲折があったものの、お陰様で15年目です。それだけ年齢も、残念にも重ねてしまいました。

さて、名鉄、名古屋鉄道での車両運用表公開サイトの閉鎖、私はよく事情までは分かりませんので、無闇矢鱈と言うのは自重しますが、ネット上の個人サイトで、こうしたサイトを運営しておりますと、いつかは「閉鎖」もあり得ます。

仕事上、引越、環境の変化から、運営者の死亡…、最悪の時もあり得ますし、「いつまでもあると思うな親と金」ではないですが、会社も、サイト運営者も、誰かが継承しないと、人間の寿命もありますから、いつか終わりがあります。過去、サイトを運営されていた方が、事故で不意の鬼籍という方を知っておりますから、本当に明日、何があるかは分かりません。

しかしながら、個人のサイトでの運営は、閉鎖もあり得ますから、幾ら言っても仕方がありません。個人の事情は尊重すべきでしょう。私も、このサイトをいつまで運営出来るかは分かりません。

これで、同じような内容のサイトを運用しようとする方が出て来ても、私は一向に問題はないと思います。むしろ、他の方で運用調査、運用表の公開をやって頂ける方がいれば、私はいつでも安心ですし、情報の補完にもなるでしょう。むしろ歓迎すべき活動です。自分は自分、自分のためにやっているサイトでもあります。

ツイッター上で、それらを復活する動きには歓迎でしょう。「失われて認識するその存在」と言いますか、「知りたい欲求」の再認識で動き出すことは、いいことではあります。

ただ勿論、これらも、個人サイト、趣味の延長です。非営利団体のような組織ではありません。クラウドファンティングと、それによる収支報告書、税金納付の必要もない、個人のボランティアによる活動・独自研究に、一人の趣味の成果をネット上で公開、これらを充分に認識すべきでしょう。
(そりゃあ、運営資金が欲しいのは当然です。1年前から本格的に行っている、グーグルアドセンスも意外と厳しいです)

更に、私のような、調べたり、まとめたりする労力は、運用表を見ていただく方には、なかなか伝わらないでしょう。「マスメディア」の個人版ですから、元々、そういうモノだと思います。

また、ネット上でも公開する限り、処々のご意見、批判や批評を受けるのも当然でしょう。美術の世界は、作品に批評を受けて当然ということを聞いたことがあります。油絵の女性の胸の位置でさえ、画家さんが批評したり、評価をする対象のようです。それが評価というものです。

しかしながら、拙著運用表にも記入ミスや認識相違がまだまだあり、そうしたご意見に、まだ、運用も含めて情報も頂くことがあり、本当にありがたい限りですが、いずれにしても、ネット社会のこうした特徴・特性を忘れないようにしています。

私は、個人的にはこうした情報を公開している以上、転載や二次利用、意匠や仕様の酷似等も、多少はやむを得ずだと思いますが、中には、それを良くは思わない方も居るはずです。

当サイトではプライバシーポリシーは掲載しておりますが、他サイト様にあるような、制約や規約等は設けておりません。いずれにしても、常識の範囲内でお願いします。

15年もやっておりますから、私も、仕事以外のライフワーク化となっております。不十分な点や、ご満足頂けない部分もありますが、個人サイトとして、出来る限り、少しでも長く継続をしたいです。個人サイト故の甘えは、どうかお許し下さい。今後も宜しくお願いします。
10-11-01-0210-11-01-01

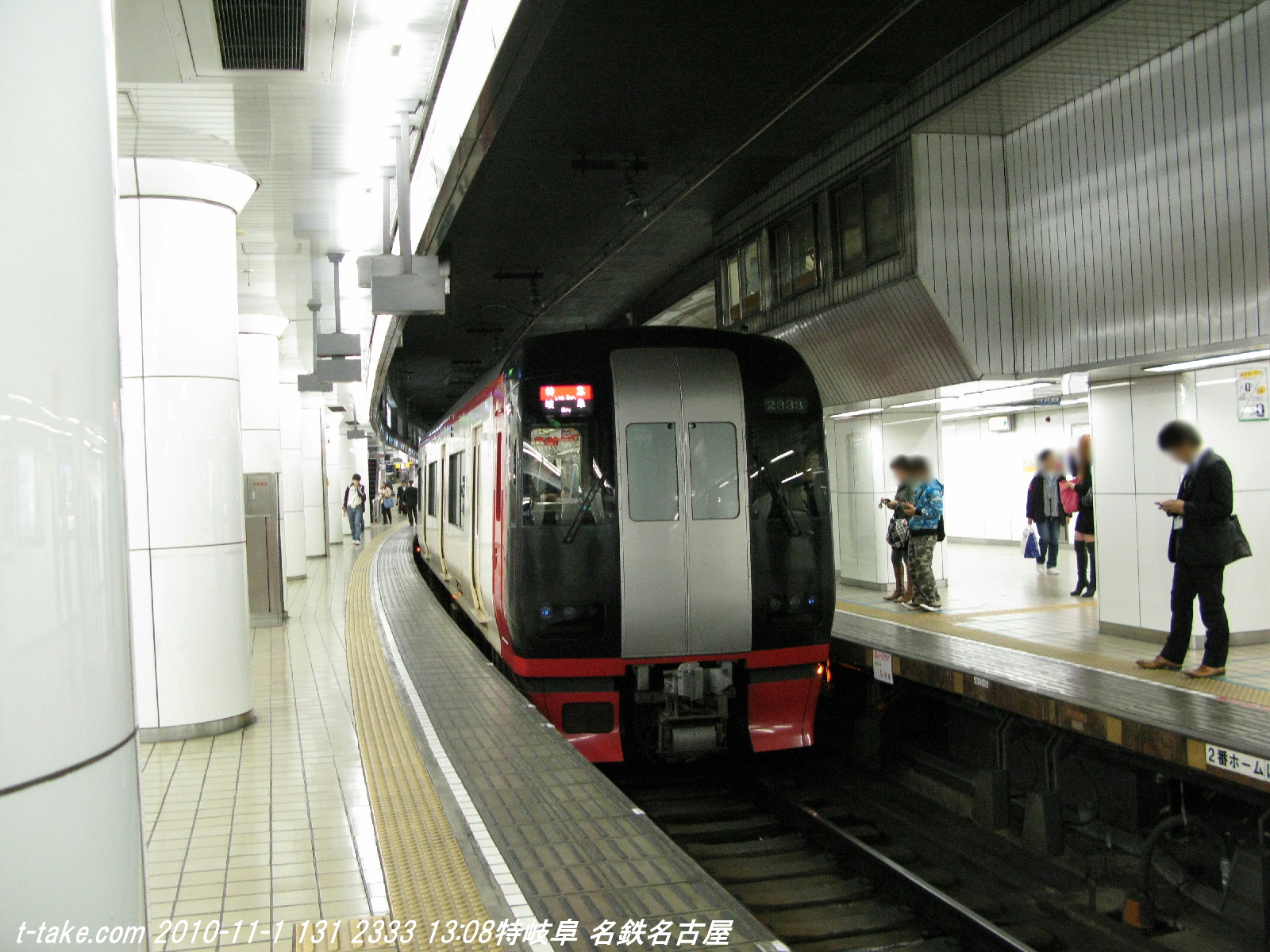

【画像】夏場では地下駅の運用調査も、金山折返運用で、金山が一番適当でしょうか?
入場券は現在も継続かは不明ですが、2時間期限ではなく、1日期限のようです。


▼名鉄運用について
その上で…、と言えば何ですが、名鉄運用を当方なりにまとめます。ちなみに、6月の、近鉄名古屋線運用調査による遠征時、4泊5日で、内1泊を豊橋にしたため、名古屋からの道中は名鉄利用でした。

6/16(火) 13:30~14:00の、ホンの30分でも、上画像左の名鉄名古屋駅で運用調査をすれば、本当にひっきりなしに列車がやってきます。余裕もありません。それだけ列車ダイヤが過密な現状でした。

名鉄は全線乗車は果たしておらず、弥富-須ヶ口-豊橋・豊川稲荷と、神宮前-名和、上小田井-犬山-上飯田(地下後)しか、まだ乗車区間がありませんので、事情が分からない点があります。


私の場合、関西5大手私鉄とJRとなり、一番運用調査で、難易度が高いのは近鉄だと思っていますが、名鉄は、近鉄とはまた違った難易度です。

近鉄はエリアが広いのと、南大阪線での連結解放の複雑もありますが、駅すぱあと時刻表での着発線・両数、近鉄アプリの登場で、手元やネット上である程度の情報が得られますから、これらをまとめる手間がありますが、事前の仮運用も可能です。また、大阪・名古屋・奈良・京都橿原・南大阪線とある程度路線分かられますから、主だった路線単位での調査に専念も出来ます。

名鉄は、まず東枇杷島-神宮前間で、名古屋本線、犬山線、常滑線と、東部、西部の路線が、一挙に集中して名古屋駅周辺に乗り入れます。この区間のダイヤの関係で、一部で常滑線の金山で以南折返という列車も存在します。

その他はワンマン系統や、鶴舞線が絡む地下鉄運用などでしょうか。ただ大半が、東枇杷島-神宮前間が絡む運用の模様ですので、要領良く、が、必要になりそうです。


▼まず特急運用はネット上でも容易に
名鉄のチケットレスサービスにより、車種が分かりますが、車種は3種類となります。

★ミュースカイ(2000系)-4両12編成
中部国際空港に行くアクセス列車となります。これは、時刻表でも簡単に洗い出しが出来ますが、座席表で、4両、8両の区別だけでしょうか。
どうも4運用回し、4+4両で8運用と仮定。この他で4編成となりますが、予備は2編成程度でしょう。但し、現在は、コロナ事由により、日中の一部列車が運休となっています。


★2200系-6両17編成
1000,1200系-6両12編成
チケットレスでは、「展望席」とある分が1000,1200系となります。それ以外が2200系となりますが、1700系(1701F,1702F)と、2200系の座席配列は同一のようで、両者の差異はなく、共通運用の模様です。

運用も、日中はパターンがあるようです。豊橋-岐阜ですと、1時間に2列車の特急、快速特急がありますから、
豊橋10:15→岐阜11:37(特急)
岐阜11:48→豊橋13:07(快特)
豊橋13:15(特急)
となり、豊橋10:15,45,11:15,45,12:15,45発の6運用回しとなります。

豊橋-新鵜沼間ですと
豊橋10:02→新鵜沼11:22(快特)
新鵜沼11:32→豊橋12:56(特急)
豊橋13:02(快特)
豊橋は10:02,32,11:02,32,12:02,32発で、こちらも6運用回しに。

赤字は土休日ダイヤ(8/29)時点の展望車運用、2200系と展望車で半々ということになります。

他にも、知多線の内海・河和-名古屋間である模様で
内海10:15→名古屋11:14
名古屋11:41→河和12:27
河和12:57→名古屋13:44
名古屋14:11→内海15:07
内海15:15
10:15,11:15,12:15,13:15,14:15の5運用回しも、内海・河和で、栄生の折返となるようです。4運用展望車、1運用2200系となります。

更に、中部国際空港の運用も存在する模様で
中部10:17→岐阜11:23
岐阜11:32→中部12:36
中部12:47
10:17,47,11:17,47,12:17の5運用回し、全部2200系となります。

都合
1000/1200系-10運用(他2)
2200系-12運用(他5)

1000/1200系他2編成は予備編成とみられそうです。2200系の他5編成の予備車はやや多いため、数編成程度は朝だけの運用なども存在するかもしれません。

1000/1200系で8両増結2両が9編成ですが、豊橋で絡む運用で6運用3予備程度でしょうか。

駅すぱあと時刻表では「指自」と表示されますので、指定席がない特急と区別は可能です。この洗い出しで、大体の運用の推測は可能でしょう。後は、西尾線や豊川線、津島線で一部ある指定席特急となります。




▼特急車両以外
まず5000系は、足回りを1000系の全車特急車から流用した車両ですが、どうやらこの系列だけは、専用運用のようです。他形式と連結も、営業列車ではない(回送ではあるらしい)ようで、4両14編成しかありませんから、数の少なさで容易でしょう。連結は5000系同士だけのようです。

他に
6000,6500,6800系
SR車と呼ばれる車両同士の連結を含む運用、この系列は、三河、西尾、蒲郡、尾西、豊川線ワンマン車を含みます。このグループで運用が別途となります。
4両31編成
4両8編成(三河線ワンマン)--計156両

2両34編成
2両5編成(西尾蒲郡線ワンマン)
2両12編成(三河線ワンマン)
2両12編成(尾西・豊川線ワンマン)--計126両


3500,3700,3300,9500系(4両58編成232両-瀬戸線転出3300系1編成を含む)
3100,3150系(2両45編成90両)
一番編成数が多い形式でしょうか、2両は単独運用に、2200系8両連結用もあるようです。2両単独は名古屋本線でも普通運用が存在するため、調べる側としては、手間の掛かる泣かせの運用でしょうか。

朝夕と日中で6両、6+2両となる特急が存在しますが、この連結解放もありますね。
20-06-16-NG20-06-16-NG-2
【画像】平日と土曜日昼過ぎの名古屋駅名物「新聞の夕刊輸送」
名古屋は車社会、それ故なのか、近鉄名古屋線と共に、列車の方が時間通りに。


豊橋は、歴史的な経緯で、JRの駅に乗り入れる形となりますから、到着列車がすぐ折返しとなります。手前の伊奈も同様でしょうか。急行列車の折返しも含めて運用が読めます。豊川線もワンマンと名古屋本線直通列車で区別出来そうです。

上述にも書きましたが、どうも日中は運行にパターンがあるようです。基本的に決まった感じでしょうか?

鉄道ピクトリアルの名鉄特集(2009-3月号)を見ると、配線図で、所々車庫駅以外での留置線があるようです。終端駅や主要駅を含めた、駅留置の洗い出し有無も重要になりそうです。

あいにく、当方手持ちのダイヤグラムに名鉄は持っておりません。過去ダイヤでもあれば、色々と参考になりますが、未入手ですので、推測も含めて、その記述は省略します。


▼地下鉄運用
こちらは既にこのサイト様で掲載のようです。問題ないでしょう。


▼瀬戸線運用
こちらも既にこのサイト様で掲載されています。


丸一日ぶっ通しではシンドイでしょう。私のやり方ですが、始発-正午-18時-終電と1日3回に分けて確認する方法です。出来れば、夜→翌朝と続けて確認すれば、翌日繋がりも読めます。

展望車の先頭座席に乗りながら、チェックするという手もあるでしょうか。駅の時刻表掲示の着発線記述は、よく確認出来ていませんが、あれば、重要な情報になります。

上述のような日中である程度の運行パターンがありますから、事前に仮運用表を作り、これで運用調査をして答え合わせをする方法もあります。特急運用は読めますから、それを先にし、それ以外は、後の確認に回して確認も有です。

理想は、OuDiaでダイヤグラムも作る方法です。名古屋線と、犬山-常滑と、関係する支線と、各列車の打ち込みで、手間暇は掛かりますが、列車の動きを全体で判別出来ますので、後の整理作業で特に威力を発揮します。

兎に角、要領の良い運用調査、事前準備でしょうか。基本、自分のために動けばいいだけです。しんどい時は辞めてもいいんです。

私が色々と調べた限り、見た限りですので、異なる場合があります。地元路線ではないため、まだまだ未知の点があるかもしれません。

遠隔地であるのと、東海運用でさえも手間と費用、また、地元の方にも色々とお世話となりましたので、今のところ予定はありませんが、名鉄運用表作成で調査をされる皆様、コロナ時期と暑さで苦労でしょうが、大願成就を祈念します。多少ながら、私からも応援をさせて頂きます。
