新型車両400系と新造車両30000A系を中央線に導入します

EXPO 2025 大阪万博 ピンバッジ ケース付


2025大阪万博は既に開催地が夢洲で決まっています。大阪府知事もそのロゴが書かれたポロシャツやジャンパーを着用し、マスコミ露出となるなど、事実上、知事専用の制服と化してます。マスコミ受けを気にする政党ならではの「うまさ」でしょうか。

で、アクセス鉄道となるのは、「OsakaMetro中央線」となり、現在のコスモスクエアから先、夢洲に繋がるトンネルも、トンネル自体の土木は、道路と一体で作られたため、既に完成し、接続部分と、駅舎と施設だけにっています。

残工事も進捗ではないかと見られます。私も、レンタカーを少し借りるか、日本タクシー系列のバスに乗るなど、今の夢洲を取材したいですね。

かねてより、車両の新製も色々と話題になっていましたが、本日9日、車両形式とデザインが発表となりました。

▼30000A系……6両10編成(2022/7～)
▼400系……6両23編成(2023/4～)

このような具合となります。
ちなみに現状は…
▼20系……6両15編成(2602-2607,2631-2639)
▼24系……6両5編成(24601-24604,24656)

平日最大運用……17運用20編成予備3

これが、20編成→33編成となり、予備3維持の場合、13運用増大となります。

現状、平日朝ラッシュ時は最大4分間隔(3分15秒～5分、以下、ピクトリアル2019-8月増刊号引用)となりますが、御堂筋線並に、特に夢洲－長田間で、現状の倍近くの運転、2分15秒の最大運転ですと、12～13運用程度は、ざっと必要になるかと思われます。

最大運転時に近鉄方面も必要は無いでしょうし、近鉄方面の増大は必要がありません。夢洲－長田(森ノ宮)間の小運転運用が新たに登場と思われ、中運転で生駒折返、大運転で学研奈良登美ヶ丘運用となるでしょうか。



【画像】谷町線用30000系
冷房化だった30系の置き換え用でした。


◆30000A系は最初から谷町線転用が前提
この車両は、現在、御堂筋線や谷町線で運行されている30000系とほぼ同じデザインで、万博期間中は輸送力増強(運用増)として、中央線で運行する車両となります。つまり、朝ラッシュ時を含めたピークで、多客が見込まれるための運用増車両となります。

車番も、デザイン画から、32651～となり、万博終了後は、谷町線にそのまま転用となるようです。2022年7月で先に10編成投入となりますので、まず、先に20系の廃車が予想出来ます。

20系は15編成存在しますので、30000A系と400系で、ひとまず置き換えとみられます。流石に現在のけいはんな線95㎞/h走行も、騒音が激しく、無理に高速改造をした感じは否めません。元々は、その速度で想定された設計ではなかったはずで、置き換えが急務といえます。

24系も5編成存在しますので、他線へ運用増(万博関連の、四つ橋線や谷町線など、他線の運用増)か、谷町線での中間更新未実施車の転用になる模様です。
(廃車については事実相違なため削除しました)

これで、中央線は、古い車両での運行ではなく、新型車の運行で、イメージが向上します。1970万博での、御堂筋線開業時から運行されていた車両が、一気に引退、当時最新鋭だった、30系登場と同じパターンですかね。

また、2025年万博終了後は、上述のように30000A系は谷町線転用となります。22系初期車の置き換えとみられます。

【画像】御堂筋線用30000系
10系の置き換え用、VVVF機器更新車も対象となり、なかもず開業で増備した10系も置き換え見込み


ちなみに30000系は、現在御堂筋線【上画像】で10系の置き換えとなり、2020年度は今日時点で、31620編成まで増えています。

これにより、10系1121編成が先日廃車となり、残る10系は1123～1126の4編成、これらも、今年度末か来年度で、全てが置き換えとなるでしょう。30000A系が2022年度とみられますので、31621～31624新製となり、それまでには10系置き換え完了でしょう。

22系は、新20系と呼ばれる一連の車両でも、1990年と、23系と並んで早期に登場した車両です。

当時は30系、堺筋線の60系非冷房車が多く存在した交通局時代で、冷房化促進とその車両更新と比較して、改造より、新車の大量製造によるコストダウンの方が安かったのか、堺筋線66系と同様、交通局全路線の完全冷房化と省エネで、一気に増備された系列・車両となっています。

1990年製造から2025年で既に35年が経過、20系や御堂筋線10系はそれ以前の車両です。

2010年頃から始まった中間更新で、機器更新や内装のリノベーションもされていますが、経年を比較しても、車両の置き換え時期としては最善といえます。

谷町線で、恒久的に形式が2つ混在するのは課題ですが、谷町線では既に30000系(32601～32613)が13編成も存在するため、やむを得ずでしょうか。

最も、車両の形式を同一にさせるなら、30000+30000A 13+10=23編成と、これは四つ橋線24系の編成数と同じ(23601-23622,23656<谷町線から転用>)になります。

30000+30000が、谷町線よりも四つ橋線転用ならば……、という気もしますが……。


【画像】冷房化と省エネを同時に実現した新20系、緑木公開時


◆400系で新20系世代を置き換えか
上述のように、新20系(21,22,23,24,25系の総称)も2025年で車齢35年となり、今後の、各線置き換え車両としては確実となりそうです。

新20系は66系も同じ時期となります。また、長堀鶴見緑地線の70系も、1990年花の万博で、7101-7113編成に関しては、一気に増備された車両が存在します。

御堂筋線……100
谷町線……200
四つ橋線……300
中央線……400【決定】
千日前線……500
堺筋線……600
長堀鶴見緑地線……700

他路線も容易に車番や形式も推測が出来ますが、今まで通りの車番付与では、無理がある3桁ですので、例えば、初期の編成が401とし、ハイフンを付与することで、号車によって異なる車種で、細かい形式の差異、例えば、「401-1～401-6」でしょうか？

400系は、1943年に御堂筋線(戦前に開業した大国町－花園町を含む)で、現在の四つ橋線区間開業によって、6両だけ新製された形式の2代目となります。当時は1両単車運転に、御堂筋線と車両が共通、また、太平洋戦時下という状況で、6両しか認可されなかったとあります。(上述ピク149P)

初代の400系は、1970万博を前に廃車となりましたから、2代目ながら、2025年万博で登場・復活となる訳です。

今後の新20系置き換え車両としては、ピッタリといえます。他線の波及は確実でしょう。

乗務員減、ワンマン運転、ホームドア全駅展開、古いWS-ATCの無線ATC化等、新技術移行などを見据えた中期的計画でしょう。




◆中央線8両編成にはならず…
新製車両も6両となりました。個人的には、万博期間も含めて、8両化を予想してましたが、万博終了後の輸送力や、現状の比較から、6両維持となったようです。

輸送力は編成増備で運用増となり、30000A系の谷町線転用となりました。近鉄車の関連から、6両で充分でしょうか。8両では輸送力過剰ですよね、万博以外では。

ワンマン運転は言及がありませんが、「自動運転の実証実験」の記述はあります。

このままでは、列車増発で乗務員の人数が増えてしまいます。しかし、ひとまずはワンマン化ですと、車掌が運転士として職種転換が必要となりますが、総人数としては余り変わらずとなり、車掌がなくなる分、運転士が倍になる計算となります。

恐らく、ホームドアは全駅整備でしょう。近鉄も波及すると思われます。

もっと言えば、新車投入により、現在の地上現示式WS-ATCシステムを、車上のATCにするなり、無線のATCなどと、新たな保安装置への転換も予想出来ます。自動運転記述も、現状の古いATCのままではないでしょう。

【画像】登場時の近鉄7000系
最近の編成は殆ど未撮影だったのが判明でした…。元近鉄広報マンの運転士時代の乗務経験もあるとか…。


◆近鉄はどうなるか
もし、近鉄運用で運用増の場合、7020系の増備も期待が出来ず、1運用程度の増ならば、近鉄とMetro車の運用持ち替えで対応でしょうか。ワンマン化やホームドア対応ならば、近鉄側の改造も必要となり、動向が気になります。

この際、思い切って近鉄も新車両は有だと思います。Metro車が置き換えとなれば、2004年(2006年は間違いのため訂正)増備の7020系を除けば、近鉄車が一番古くなるからです。

複電圧車はどうなったのでしょうか？

近鉄のことですから、複電圧車も、通勤車両ではなく、まずは特急車両でしょう。

ひとまず、今の「しまかぜ」のような具合で、2～3編成程度、名古屋・伊勢・奈良線京都線系統から、限定的な運転とし、万博終了後は奈良線の直通の通勤特急として、運転を継続させる訳です。

複電圧車は特殊となり、車両サイズも他の車両と異なりますので、作ったとしても小規模に留まるでしょう。

通勤車両も、一部の7000系で機器更新がされているのと、7020系も普通鋼製で登場ですが、これも、2025年で20年が経過するため、思い切って、全車両を新車に置き換えるというのも、一つの方法でしょう。

これらは13編成存在しますので、Metro車のデザインと遜色ない新車を、近鉄も、でしょうか。

それ以前に、近鉄さんもエエ加減に通勤新車を作って下さいな…。

有利子負債1兆の負担も理解出来ますが、自己資金負担が無理な場合、車両保有会社を作ってリース・使用料を支払う方法でも、何でも。

現業部門に予算を掛けず、また既に、経営・会社側の敗北でしょう。批判は承知。


【新発売】【松屋 牛丼 レトルト】新牛めしの具(プレミアム仕様)5個セット【牛丼の具】時短 牛めし 手軽 お取り寄せ グルメ おつまみ 牛皿 受験 単身赴任　1食当たりたっぷり135g冷凍食品 冷凍 おかず セット 冷食 お惣菜 牛丼 肉 業務用 惣菜 仕送り 食事 レンチンご飯

【メーカー希望小売価格12800円→6980円】【松屋 牛丼 レトルト 】新牛めしの具(プレミアム仕様)32個セット【牛丼の具】 時短 牛めし 保存食 お取り寄せ お惣菜 おかず セット 牛皿 冷凍冷凍食品 　1食当たりたっぷり135g 肉 牛丼 業務

【画像】昼間に北加賀屋で待機する23系車両


◆13編成増による車庫スペースは？
万博で一時的にMetro車が13編成増となり、森ノ宮車庫で余裕があるのかが気になります。旧・工場部分は再開発という話もありますが、詳細は確認していません。


▼旧工場部分解体→13編成留置編成スペース→万博終了後再開発スペース転用
比較的現実的な案はこれでしょう。既に自社線内で用地はありますから、問題が無く、一時的に留置線→30000A系谷町線転用後に更地→再開発スペース転用となるわけです。


▼近鉄登美ヶ丘車庫の用地を借用する
ウィキに画像がありますが、森ノ宮の用地を先に再開発となる場合など、問題がある場合は、この用地を借用するという案も予想出来ます。画像を見ても、空きスペースに余裕があります。13編成まででもなく、10編成程度でも充分と言うほどの借用となります。

問題は、一時的に近鉄でのMetro運用が増大するのと、近鉄乗務員の問題、そして、近鉄がその借用に応じて貰えるかという点でしょう。借用ということで、Metro都合になりますから、増設費用はMetroで負担、工事を近鉄委託、なども予想は出来ます。

近鉄も東生駒車庫はやや手狭な感じもし、もし、1500V/750Vの複電圧車が決まって、近鉄奈良線などと直通で、万博会場まで運転の場合、東生駒－富雄付近の旧向谷(おおたに)トンネルを生かし、その渡り線スペースや、デッドセクションも、東生駒車庫内で必要となりますので、近鉄としては、一応は一挙両得という感じもします。


▼夢洲で新たな車庫を作る？
完全地下で、夢洲で新たな車庫を作ることも予想出来ます。

但し、人工島ですので、液状化対策や、今後予想される南海トラフの津波対策などが必要となり、費用対効果の問題もあるでしょう。

ただ、車両運用上でも西端の車庫で、ダイヤにも余裕が出来ますし、万博開催時は折返の際、頻発運転で威力を発揮するでしょう。

恒久的な車庫となるのは確実で、森ノ宮の車庫で、再開発が出来る余裕も出来ますが、一番費用が掛かる案となりそうです。


▼千日前線の車庫を作って森ノ宮車庫のスペースを捻出する
千日前線の車庫は開業時から存在せず、今里で小規模な留置線に駅留置のみとなります。

千日前線は運用調査の範囲外(当サイトは、中央線と堺筋線、一部の御堂筋線のみです)ですので、細かい所は、現行ダイヤが掲載の他サイト様をご覧下さい。

このため、中央線での千日前線回送が存在します。万博開業で、回送ダイヤの捻出(増発分)も兼ねて、千日前線で地下車庫を作るという方法ですが、しかし、これは気配すらありません。

月検査や車輪転削は森ノ宮の不定期回送、省令検査は北加賀屋の緑木で継続とさせ、南巽や野田阪神で、天下茶屋みたいに、少し先に線路を延ばす形で、留置線を作るだけでも違います。鶴町延伸がない、長堀鶴見緑地線大正駅西端の例と同じ具合ともいえます。

4両編成で充分な輸送量なため、8両×2編成の延伸スペースで4両4編成、これを野田阪神と南巽両方で作れば、8編成分、現状、森ノ宮回送は6運用あるようですので、予備車も含めても、可能な範囲でしょうか。この、森ノ宮車庫分の捻出だけでも、13編成の車庫スペース増も変わってくると思います。


▼谷町線などに一時的な回送・疎開留置となる
これは、他路線の車庫の活用となります。一時的な留置も予想出来ます。簡単に済ます方法といえます。線路が繋がっている谷町線、四つ橋線の、大日、八尾南、北加賀屋でしょう。

万博で、他路線との直通運転はあり得ない気配もしますが、臨時列車としてのサービスとしては、予想も出来ますし、その便乗を兼ねた疎開留置となります。

本町付近の四つ橋線は、関空アクセスの難波や天王寺もあり、大いに予想が出来ますが、現業部門と輸送量、労使との検討課題、両数が異なることによる、既に設置されているホームドアの改造もでしょうか。

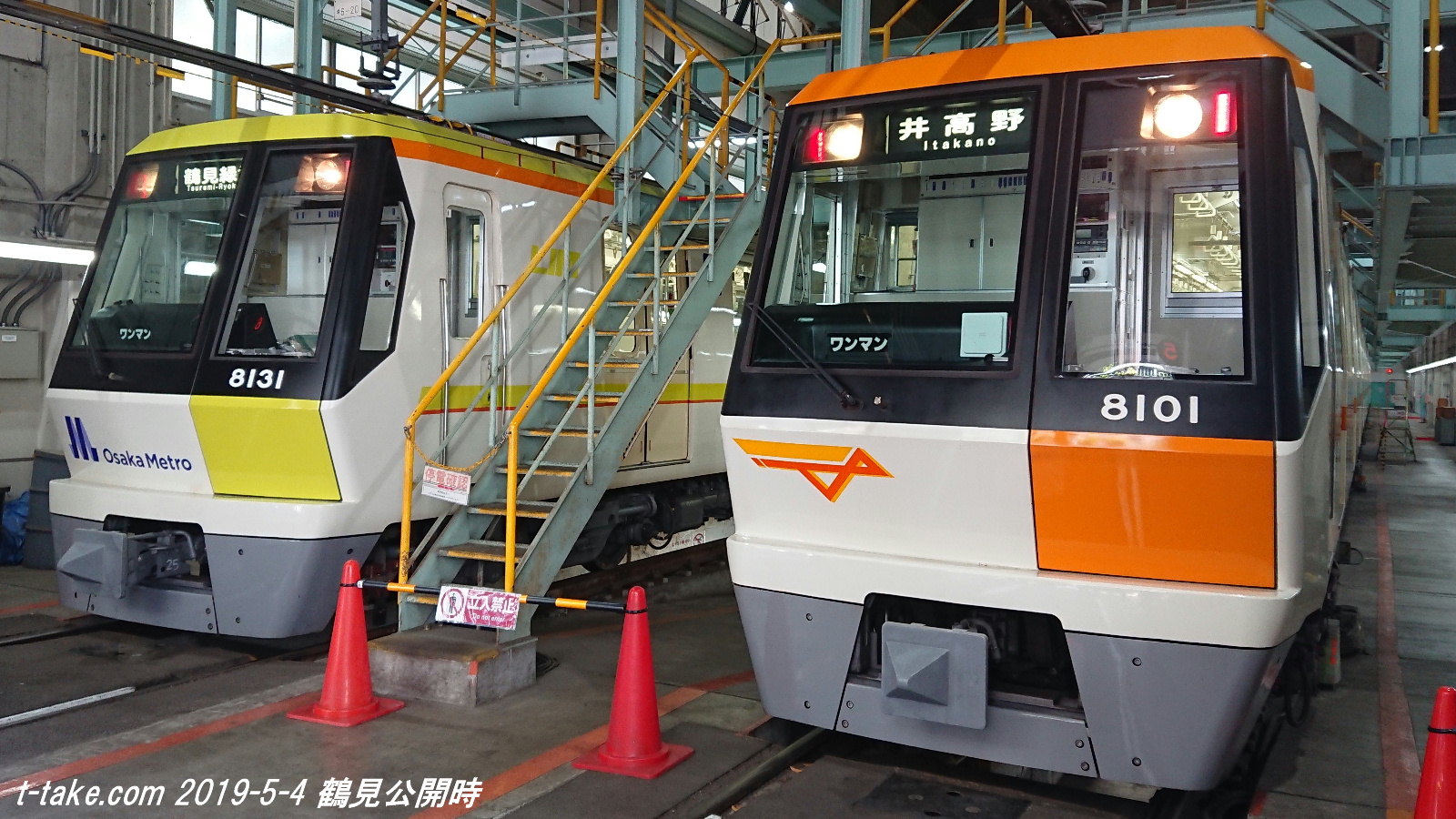

【画像】1990年以降の新規開業路線はリニア駆動式
8131も元々は今里筋線用車両、運用減と長堀鶴見緑地線運用増が一致して転用に


◆面白くなってきたOsakaMetro
といえますね。万博招致が大きいです。万博がなかったら、そのまま30000A系の置き換えで継続だったことでしょうし、20系ももう少し延命でしょう。

交通局から、民営化による好影響も大きいでしょうか。

言い替えれば、既存車両の記録・撮影などは、今が最適とも言えます。

【画像】21系21418のVVVF
現在の同編成は中間更新となり、このVVVFが新品に取替・機器更新となっています。
横長の箱にGTOの素子が入るようです。


◆新20系中間更新について
フォロワー様からのご指摘もあり、2021/12/10 0時時点で加筆します。「新20系中間更新について」ですが、「中間更新」は、他社で言う車両更新となります。

新20系では、内装のリノベーション(大規模改修)の他、VVVFの機器更新(電子機器劣化等による、GTO素子→IGBT素子の、装置丸ごとの積み替え)もあり、大がかりです。

ウィキで詳細がまとまっていますが、まず、千日前線の25系は、ワンマン改造もあってか、2014年で全17編成終了と、比較的早期に中間更新が終わっています。

次に御堂筋線の21系、こちらも今年度で全18編成の中間更新が終了しています。千日前線と御堂筋線に関しては、御堂筋線の30000系新製→10系廃車以外では、車両の動きは当分はないでしょう。

更に中央線の24系も、2016年に全5編成終了、95Km/h走行による影響で、早期完了でしょうか。

ところが、谷町線22系と四つ橋線23系は、殆どで、中間更新が進捗していなかったようです。これが迂闊といいますか、当方での、OsakaMetroの動きで、認識不足がありました。

▼22系
22601～22605,22607～22609－－－8編成中間更新済
22610～22619,22655～22663－－－19編成まだ

▼23系
23601～23605,23607～23610,23656(旧谷町線22606)－－－10編成中間更新済(23610は現在工事中の模様)
23611～23622－－－12編成まだ

ちなみに堺筋線66系は…
66611,66612のみ(66610が現在アルナ車両入り)

堺筋線66系は後2編成だけですので、来年度には一段落でしょう。

22系と23系の中間更新未実施編成の多さが、失念でした。もしかしたら、現在、23610の他にも、中間更新工事中の車両があるかもしれませんが、谷町線未実施編成の多さが顕著です。

フォロワー様からのご指摘は、未実施編成で、2025大阪万博終了後、30000A系転用により廃車ではないかという点です。

30000A系の谷町線転用が、12月9日で分かっているのですから、わざわざ、既存22系に、予算と手間暇掛けて、中間更新の必要も無く、そのまま、新型車両で置き換えとなる訳です。後期の車両が廃車候補となりますが、これは、中間更新の順番も影響しています。

四つ橋線はそのまま、中間更新を継続、最近の出場車は、ワンマン準備工事に、運転台のハンドルが、千日前線や堺筋線と同じ「ワンハンドル(23605編成など)」になってました。

これは、谷町線の最新の中間更新車、22608編成でも同様ですが、特に四つ橋線は、本気で、将来的には全駅ホームドア＋ワンマン化となるでしょうか。

30000A系6両10編成の谷町線転用の他、24系は、既に5編成全編成が中間更新と、機器更新されたVVVF機器も、比較的新しいため、谷町線転用で、未実施編成とトレードで廃車となるでしょう。

これで15編成の見込みとなりますから、直接、谷町線で中間更新をする残りの編成は、4編成程度で済むことになります。これですと、谷町線30000A系の、転用理由も納得となりますかね。従って、2025年時点でも、GTO素子のVVVF車が、谷町線で残る計算にはなります。
