【画像】メトロ8000系でのデジタル列車無線対応編成
(赤丸がその目印となる)

2022-9-18 18時掲載開始

9/3～7の東京上京時、東武の運用調査をしておりました。運用表の掲載は、情報量の多さと、最終的な確認もあり、遅れておりますが、今回は費用を掛けて行いましたので、今月中の掲載目標としています。

既に予定ではなく、見込みとなりますので、お待ち下さい。

＊＊＊＊＊＊

さて、ご多分にも、関東私鉄でもデジタル列車無線化が進捗しております。ただ、11月末で新スプリアス対応期限も、この時勢の影響か、当分の間の旧規格での延長運用は、総務省より認められました。

関東私鉄と地下鉄は、新スプリアス対応を、関西私鉄のようにアナログで対応ではなく、列車無線のデジタル化で対応させています。設備更新の時期も、2000年前後からの20年と、各社共にほぼ同一となったようです。
(※ちなみに、2000年前後以前の初期の列車無線は、JRのB型アナログと同じ方式でした)

この、東武車を中心としたデジタル対応編成も調べておりましたが、地上車は、休車となっている車両も含めて、ほぼ完了の模様です。休車関連はフォロワーさんの情報となりますが、既に過年度で工事は行われておりました。

但し、50050系で、2～3編成程度、依然とアナログで残っている車両がありますが、間もなくデジタル化完了とみられます。予備車が3編成しかない、かつ、走行キロが多い関係なのか、少しずつの取替工事だった模様です。


デジ化／編成／車番／編成順／IRアンテナの状況

○	51F	51051	1	撤去
○	52F	51052	2	撤去
○	53F	51053	3	撤去
○	54F	51054	4	撤去
○	55F	51055	5	撤去
○	56F	51056	6
○	57F	51057	7	撤去
○	58F	51058	8	撤去
○	59F	51059	9	撤去
なし	60F	51060	10	○
○	61F	51061	11	撤去
○	62F	51062	12	撤去
○	63F	51063	13	撤去
○	64F	51064	14	撤去
○	65F	51065	15	撤去
○	66F	51066	16
なし	67F	51067	17	○
なし	68F	51068	18
○	08F	51008	19	○
○	09F	51009	20	なし

◆東武車
50050系のデジタル列車無線対応は上記の通りで、51060,51067,51068のみ、アナログで残っていますが、51068は上京時確認出来ずでしたので、検査入場中の可能性があります。

IRアンテナ有無は誘導無線のアンテナで、4号車に設置されておりました。デジタル化の編成はIRアンテナは撤去されていますが、これは、半蔵門線内で、先に、既にデジタル列車無線化となったためです。アナログで残る編成は、IRアンテナが残ってますが、アナログでは、空間波では、半蔵門線内では通信ができませんので、誘導無線の設備は残して、空間波・誘導無線と双方併用して通信・運用となっています。

上記、IRアンテナの空白は未確認となりますが、デジタル車では、既に撤去は確実です。

特徴的なのが、30000系の東上線全車転出と共に、東上線から転入した51008,51009編成となります。51008編成は、デジタル編成でもIRアンテナは残っております。2019/12/24に転属となりますが、この時期はまだ半蔵門線でも、誘導無線の運用であった可能性が高く、誘導無線の使用期間は短かったものの、設置となった模様です。

51009編成は、2021/8/23と、少し後になって転入でしたが、最初から誘導無線が取り付けられておらず、既に、半蔵門線内でのデジタル運用が開始だったことが想像出来ます。

【画像】
左は51008の57008、4号車に誘導無線アンテナ設置ですが、設置前は東上線地上運用でしたので、転落防止幌の取付跡が残ります。
右は51009の57009、最初から取付がないのが分かります。跡がないため、車体としては唯一の綺麗な編成です。

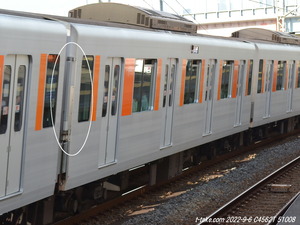

【画像】
50050系は全編成新製時から誘導無線アンテナがあり、撤去後の場合、上部に取り付け跡が分かります。転落防止幌も短縮した仕様から、通常の仕様に変わっています。

何れも、両側面のアンテナばかりではなく、床下レール面のアンテナや、誘導無線装置そのものの有無も同じです。

東上から転入した編成は、周波数の差異もありますので、東急・半蔵門線・東武本線と、設定器など、機械の交換だけで済んだものとみられます。アンテナと配線だけは、そのまま生かせることになりそうです。51008編成のIRアンテナの撤去は後回しでしょうね。

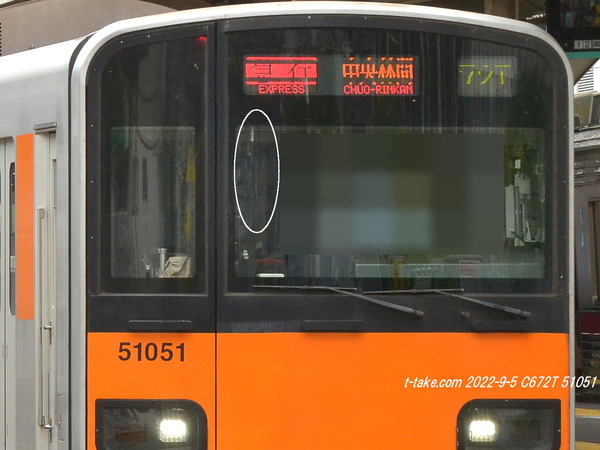

【画像】ダイバシティアンテナの位置
50000系は、画像丸位置に「ダイバシティアンテナ」があります。これはJRの後付けと同じになりますが、新製時からデジタルの場合は、屋根上のアンテナを増設で対応となっています。

既存車のデジタル化は、屋根上のアンテナ増設は工事に手間が掛かるのか、運転台にこうしたアンテナの設置で対応となっている模様です。また、屋根上と同様、これもデジタル化の目印となります。

【画像】西新井駅の地上局(向かって浅草方)
ちなみに地上局は、アナログ、デジタルのアンテナは別々の模様で、西新井駅の場合、画像のような具合でした。

デジタル基地局はアナログ併合型ではなく、別々となります。この場合、デジタル切替後にアナログ局閉局、アンテナ撤去の見方でいいでしょう。LCXケーブルを這わした区間は、単に接続を変更するだけですので、アンテナの数などではデジタル化は分かりません。

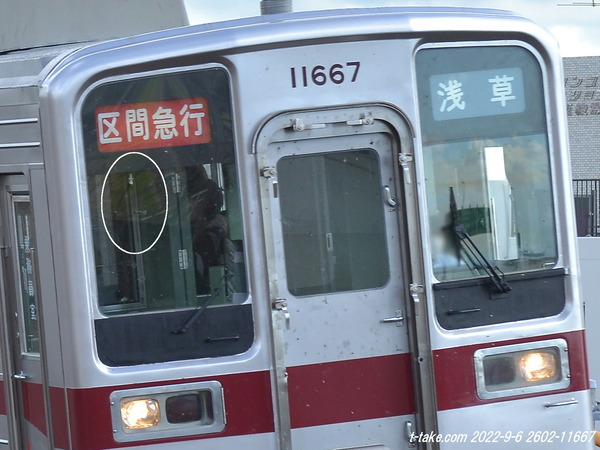

【画像】本線地上車の場合
ダイバシティアンテナの位置となります。運行を確認した車両は全部、休車になっている車両でも、デジタル化が完了した模様です。
(廃車となった11460編成でも設置済だったらしい)

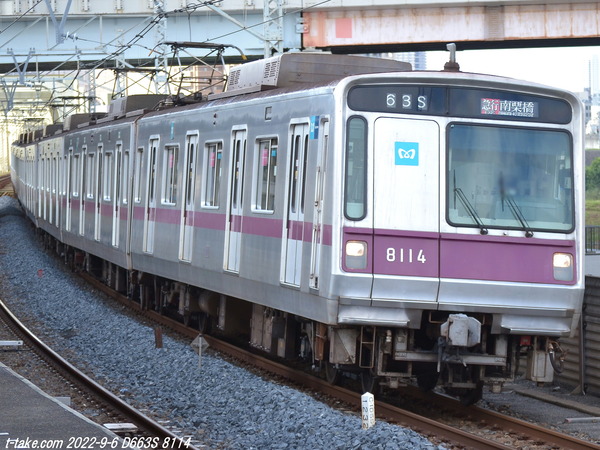

【画像】メトロ8000系でデジタル未対応の場合

◆メトロ車
屋根上のアンテナの数で一目瞭然です。
新製時からある18000系以外でのメトロ車の状況です。

デジ化／編成／車番／編成順／IRアンテナの状況

○	51F	08-101	11
○	52F	08-102	12	○
○	53F	08-103	13	○
○	54F	08-104	14
○	55F	08-105	15
○	56F	08-106	16
○	01F	8101	17	撤去
×	02F	8102	18
○	04F	8104	19
×	05F	8105	20
○	06F	8106	21
○	09F	8109	22	○
○	10F	8110	23
×	14F	8114	24	○
取付中	15F	8115	25
取付中	16F	8116	26
○	18F	8118	27
×	19F	8119	28

8102,8105,8114,8119でデジタル化未対応となりますが、先にツイッターで、8110,8115,8116は未設置とお伝えしました。しかし、この8110は、9/18未明に新木場を出場、8115は工事中、8116は9/18未明に新木場に入場という情報でした。当方の独自情報でも、この裏は取れてます。

取付は、通常の鷺沼の検査時の他、検査外では、目黒線経由、有楽町線、新木場まで回送で、新木場でも工事のようです。IRアンテナの状況は、メトロ車は未確認が多くすみません。

デジタル化の対応編成が増加で、思った以上に8000系の運行が、今後も継続となる感じですが、18000系の導入完了が今年度から、2025年に先延ばしになったようです。

半蔵門線での新保安装置(無線化)の動向や、昨今の時勢による設備投資の削減もあるだろうと思われます。最も、18000系での半導体不足の影響もでしょうか。

車両が古い8000系自体も、VVVFで機器更新や車両の更新してから、それ程の年数でもなかったため(2004～2015)もあります。2015年は8110編成の最終編成の更新ですが、可能な限りの延命も予想出来ます。

お金持ちだなぁと感じた東京メトロでも、流石は…でしょうか。

18000系は、今年度で最近まで、18110編成まで増備されています。予備3編成から、3編成程度少し多い編成が配置となりますが、8000系廃車の置き換えが、18107編成までの分しか廃車がなかったためです。

デジタル化改造で2編成も多くなりますが、今年度の18000系の増備が、仮に18110までと想定の場合、残り2～3編成のデジタル化となれば、半蔵門線車両のデジタル化は完了となる勢いです。1～2編成程度は廃車となる計算です。

最後の東急車は、8637編成のみでアナログ、IR存置車となります。他の5000系も改造は完了、2020系は新製時から対応となります。こちらは、いつでもOKのようです。







◆デジタル切り替え時期は？
このような状況ですが、東急は、8637編成は来年1月までの運行は判明となっています。少なくとも、これ以降のデジタル切替となります。ちなみに東急は、池上線・多摩川線では先にデジタル化となっています。

この間、東武車でのアナログ車の残りも2～3編成程度、デジタル化工事も可能な気配ですが、問題はメトロ車、どの程度の8000系がデジタル化となるかがポイントです。ただ、屋根上の工事が影響なのか、工事に1ヶ月は掛かっていますので、やはり、1～2編成廃車、2～3編成残りでしょうか。

「東急田園都市線－半蔵門線－東武スカイツリーライン」－－－8637引退の来年1月以降？

次に、東急で残る東横線と目黒線となりますが、こちらは新横浜線開業が3月頃となります。日吉－新横浜間は、最初からデジタルのみの地上設備でしょう。

相鉄車両は、東急とメトロ線(副都心・有楽町・南北・埼玉高速)、都営三田線内のみ乗り入れる模様で、東武・西武は乗り入れがない模様です。

相鉄車両20000系10両が東横線、21000系8両が目黒線と、形式によって乗り入れ線区が分けられます。列車無線も最初からデジタルでしょう。相鉄線内は既に全線デジタル線区です。

東急車、メトロ車、東武車、西武車、東京都車、埼玉高速車も含めて、デジタル化は完了しているような感じですが、当方でも調べてはおりませんので、ハッキリしません。

仮に、殆どの編成で完了と想定ですと、来年1月にデジタル切替、相鉄社の東急線・メトロ線・東京都や埼玉高速の乗り入れで、試運転も本格化とみられます。既に三田線で、貸出の相鉄車両がある模様です。

既に、メトロ線内(有楽町・副都心)は、半蔵門線と同じく、デジタル＋IR併用となっております。南北線は開業時の最初から、SR空間波のアナログでした。

西武は新宿線で既にデジタル化のため、池袋線と、東武東上線も含めて、アナログ運用は残り僅かでしょう。



◆残るアナログ線区は
関東私鉄や地下鉄の殆どがデジタル化やその方向となりましたが、京王がどうなるか分かりません。ただ、東京都区間が大江戸線、浅草線のデジタル化に続いて、三田線もその方向は確実でしょうし、新宿線もデジタル機搭載の編成が出たのを確認しています。

新宿線は当分、デジタル・アナログ併用の模様です。

京王で、5000系と9000系以外の状況も含めて、確認出来る余裕がありませんでしたので、アナログ波で新スプリアス対応も含めて、どうもわからない所があります。
(京王運用も、有志の専門家様で、現行ダイヤが既に把握されていたこともあり、予備調査としても想定してませんでした。)

ただ、総務省の電波利用では、デジタル波の免許は府中市内検索ですが、基地局はアナログのみでした。新宿線ではデジタル形式の免許がありますので、京王は、アナログ波で新スプリアス対応の可能性はあります。新宿区はこちらのように、今の所、アナログ波だけになります。


新スプリアス対応は、消防やタクシーのように、鉄道やバスはデジタル化の義務ではないようです。
鉄道会社が「どうせ設備更新なら、長い目で見てもデジタルにしよう」は最善の考え方でしょうし、関西私鉄のように、アナログでも新スプリアス対応となれば、そのまま運用は可能です。

設備投資や今後の地上設備の更新等(笹塚以西の高架化事業も影響？)で、関東私鉄で、京王だけはアナログで残す可能性が、含みとしても残ります。他はどの会社もデジタル化の方向です。

但し、京王のこの辺りは、公式も未発表ですので、推測の域となります。ハズレの場合はすみません。

【メーカー希望小売価格12800円→6980円】【松屋 牛丼 レトルト 】新牛めしの具(プレミアム仕様)32個セット【牛丼の具】 時短 牛めし 保存食 お取り寄せ お惣菜 おかず セット 牛皿 冷凍冷凍食品 　1食当たりたっぷり135g 肉 牛丼 業務


◆東武運用表掲載見込みについて
冒頭のように、東武スカイツリーライン、地上運用の現行ダイヤ(2022/3/12)の運用調査は行いましたが、地下鉄運用も掲載予定のため、同時に調査した関係で、3日間まるまるでも、情報量の多さもあり、最終的な整理に時間が掛かっています。

しかしながら、自費負担と、今回は費用が相当掛かりましたので、無駄にならないよう、9月中には、運用表を公開したいと思います。

但し、館林以北・南栗橋以北の運用は完全推測となりますが、形にはなっています。但し、運用は異なる場合があります。館林の留置位置も推測になります。館林泊も理想ではありましたが。

また、野田線は、地下鉄運用掲載によるページ数大幅増加により、別項目化と、併せて、平日・土休日一緒に掲載する予定です。野田線での始発駅記入も、実際の運用調査で必要だと認識しましたので、全列車で追加をします。

(※一つ前の2021ダイヤで掲載している同じ運用表は、そのまま何もせずに掲載します)



いずれにしても、来春の本線ダイヤ改正は既に判明となり、半年だけとなりますが、悔いはありません。元々、資料の入手に東武線はとても恵まれ、各ダイヤの運用を既にまとめておりましたが、やはり、資料だけに頼らず、現場の運用調査は重要だと再認識もしました。

お陰様で撮影済画像も増え、自費負担、費用を掛けてでも、東京に行って良かったと実感しています。(所用便乗もありましたが)



来春ダイヤ改正で、竹ノ塚駅の折返線も復活、恐らくは、2020/6月改正で一時的に消滅した、「浅草－竹ノ塚間区間普通」も復活かもしれません。

やはり、実際に利用すると、北千住の乗り換えで、1F～2F改札～3Fが本当に面倒でした。竹ノ塚駅の折返線も復活となれば、「浅草－竹ノ塚間区間普通」復活も見えます。運用減が多かった本線運用も、6両運用増(復帰)の可能性もあります。そのために、余剰車の東上線や野田線転用がなく、3年近くも車両を休車させたのでしょうか。



東上線も、東急新横浜開業絡みで、地上運用も含めた、大幅なダイヤ改正が予想出来ます。東上は既に、去年を含めて、平日・土休日共把握出来ていますが、これも来春までの適用となりそうです。

8両運用が存在する和光市－志木以外の駅の一部の駅で、廃止となった8両停止位置復活や、車掌用モニターの追加設置となっていたのも確認しました。地下鉄運用で8両運用の拡大が予想も出来ます。

東急新横浜開業絡みも、東武車は、相鉄線内には乗り入れがない模様です。あっても、東急新横浜までではないかと思われます。相鉄対応のATS-Pや列車無線が、9000系や50070系では搭載されていないからです。
(もっとも、東武車で相鉄対応も、ダイヤ乱れ懸念より、運転する車種が多くなるため、相鉄非乗り入れと、限定したのは最善でしょう)

東上線で相鉄乗り入れは想定されていますが、真ん中で双方共対応する、一部のメトロ車か、全車対応の東急車限定で、東上線から相鉄線とみられます。その為に、列車本数増加や運用変更等で、東上線内で8両停止位置の追加でしょうか。


東武の車両運用は、関東私鉄唯一として運用表を掲載してきましたが、ここに来まして、また面白くなりました。しかしながら、都内上京は、宿泊費用が大きいため、すぐに出来ないのは残念ですが、アクセス数もままありますので、その費用の捻出も必要だと認識しています。

可能な限りは、来春以降も東武運用の継続をしたいです。当方でも努力はします。宜しくお願いします。
