南海

泉北9300系の営業運転開始は2023/8/8(火)

17-08-27-7523

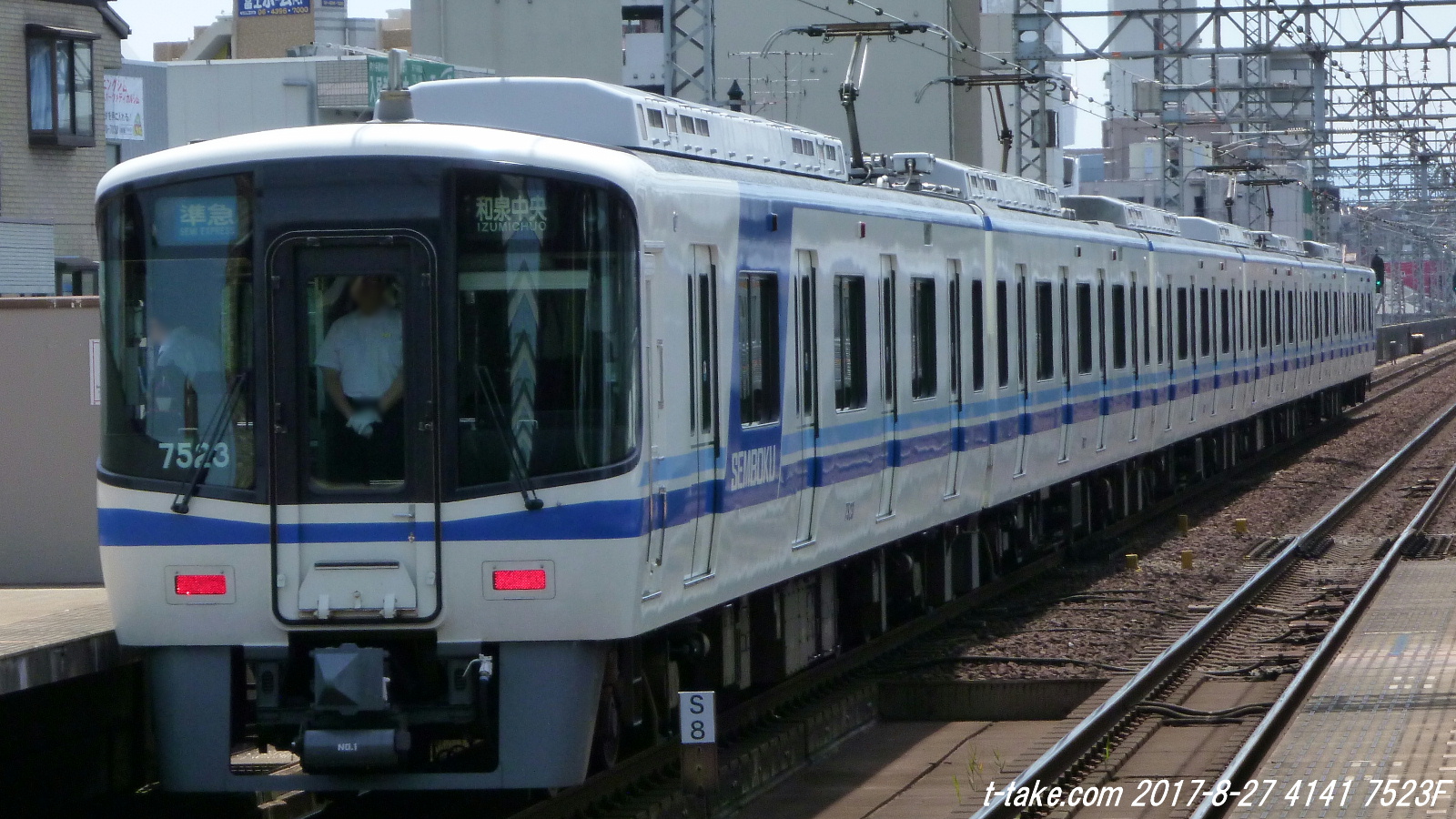

【画像】泉北7000系(7523編成)

2023-7-27 5時掲載開始

関西5私鉄の車両運用表で、公開が比較的遅かったのが、南海方面(2007年頃)でしたが、泉北高速については、2007/8/25から、泉北車からでした。南海線も2007/8/11~でしたが、高野線は先に泉北運用のみでした。

まだまだ情報も不十分で、要領を得ない当時でしたが、それでも運用調査は果たし、平日で、10両4運用、8両7運用、6両1運用、102両の運用は導き出しています。

当時、122両の所要編成
でしたので、予備車は20両、8両1編成分が検査入場中でも、12両の予備となりますし、この、6両運用は、ラッシュ終わりの10時出庫でしたので、実際は運用上の予備車も存在とみられ、もう少し余裕があったようです。

近鉄・阪急と並んで、南海高野線での10両運転があった当時でした。晩年は泉北車のみでしたが、南海車もそれ以前のダイヤでは、10両運転が存在したようです。

******

10両運転は、2012/11/23ダイヤ変更で終了となり、現在のダイヤは2021/5/22変更が最新版です。既に11年近く前の昔話となりますが、それだけ、輸送量がまだまだ多かった時代といえます。

現状は、8両10運用、6両1運用の、86両分となります。10時以降の初出庫となる6両1運用は除外、これを朝予備として含めても、92両分ですから、2007/8/25ダイヤから、泉北車だけでも、30両分の運用が減ってしまっています。

2007/8/25ダイヤ当時から、大きく変化したのが「泉北ライナー」の登場となります。
2015/12/5~となりますが、乗客減に悩む泉北において、南海11001編成を使った泉北ライナーは、登場当時は色々と言われましたが、その後、現在に至るまでの乗客の安定と言いますか、その後の専用車両の新製、ダイヤ増発、ラピート編成の運行などと、発展、座席指定サービスの拡大と、収入増は大きかったのではと思われます。

鉄道ファン 2023年 09月号 [雑誌]
鉄道ファン編集部
交友社
2023-07-21


******************
\楽天モバイルのご紹介です!/

新規ご契約でポイントプレゼント!

※楽天会員にログインまたは新規登録後、楽天モバイル紹介キャンペーンページに遷移します。

▼キャンペーンはこちら


******************


21-10-15-831121-10-15-8712

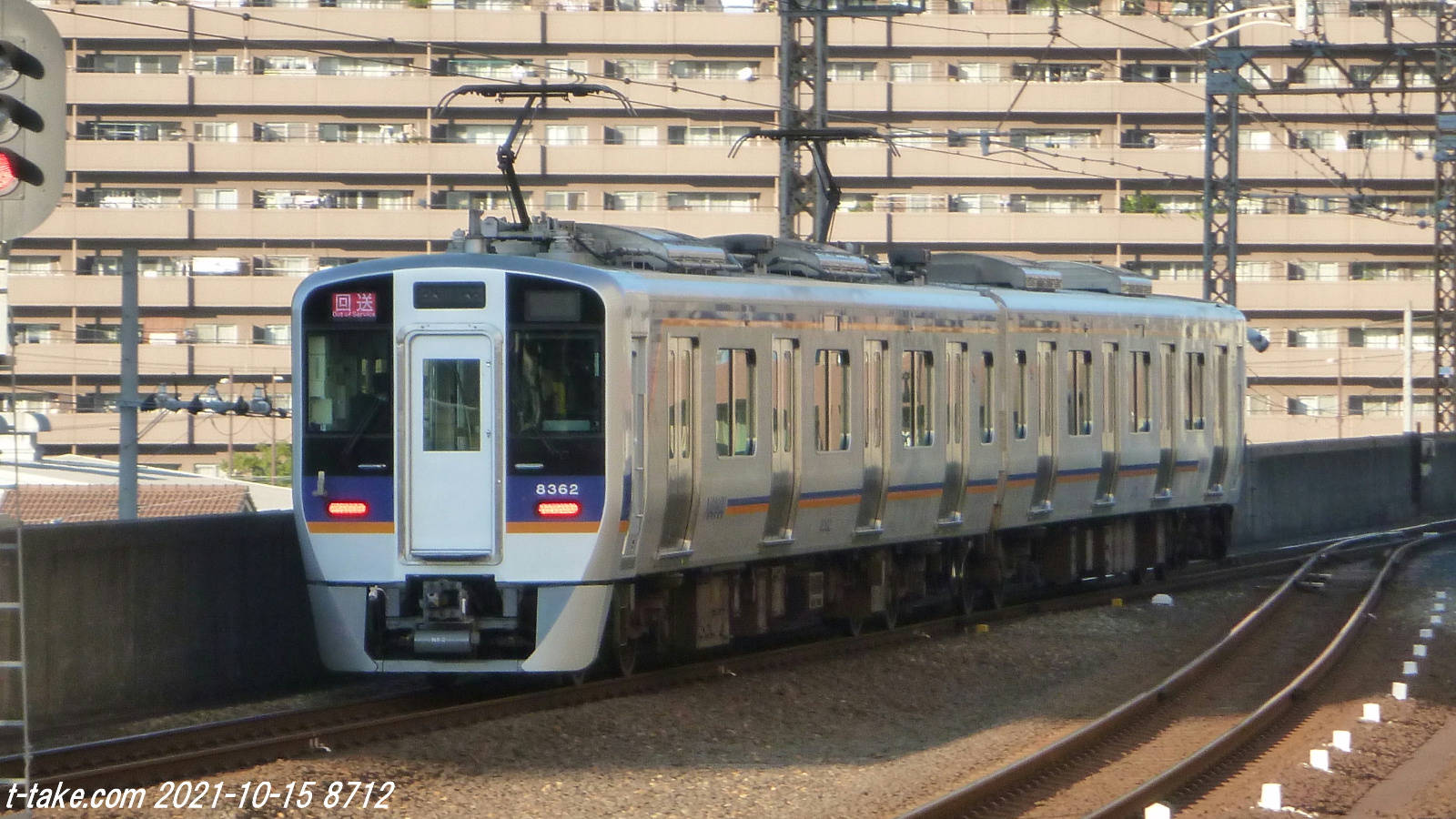

【画像】南海8300系
右の8712編成単独回送は、南海線→高野線転属回送時でした。左の前4両8311は、8710と共に今月、高野線に転出となり、南海線予備車が52→46、高野線予備車が38→44と、ほぼ揃った感じとなっています。
(※特急車両を除く、運用上の朝予備を除く、高野線は別途朝予備、9時初出庫運用の6両1運用が存在します)


そんな中に、南海8300系【上画像】と同じ仕様で登場した「泉北9300系」でしたが、ようやく、2023/8/8(火)から、営業運転が開始されるとアナウンスがありました。甲種輸送などは2022/12月でしたので、調整や習熟等に十分な時間を掛けて、この夏のデビューとなります。残念ながら、9300系はまだ未撮影です。

ダイヤは南海線・高野線共に変更されておりませんので、拙著運用表でも既に対応済となりますが、現行ダイヤで「シルバニアファミリー号の運行予定表」が、2021年頃の過去、公開されており、この運行予定やら、在線アプリの活用やらと、あらゆる公開情報を引用し、当方の運用調査をも踏まえた運用表となっていますので、ご活用となればと思います。

現在は、8両運用が9割以上ですので、日中も含めて、意外と、確認出来る頻度は多くなるだろうと思われます。区間準急・準急の他、泉北線内折返しの普通も充当でしょう。また、回送の列番や時刻も、裏付けはある程度出来ております。

平日で、8205で出る運用は、午後、8225で再出庫のパターン、これは土休日でもありますが、午前・午後とつながらない場合も予想出来ます。また、依然と確認出来ていないのが、夜遅くの和泉中央留置回送です。設定自体は確定ですが、平日・土休日共に、何時頃のダイヤかが未確認です。

和泉中央駅2番線の、西側にある留置線に留置となる運用のようですが、これ以外は、全て光明池車庫から出庫となる運用ですので、翌日津繋がりはこの1運用だけです。車庫の翌日つながりも一定しないようです。

この9300系の新製で、相当分の3000系が廃車、または、あっても南海線譲渡でしょうか?


◆泉北車の最近の動きと検査履歴
最近の動き・組成をまとめます。

平日8両10運用、6両1運用+朝予備1運用
5501,5503,5505,5507,5509
7507+7505
7509+7551(6+2)
7523+7571(6+2)
7525+7503
3511+3519
3521+3523
3509+3511+3513
9301+9302

8両13編成

7501
7521
6両2編成

ここから、3509,3551,3553の8両分離脱でも、特に問題は無いでしょうか? 4+2+2を廃車とし、3000系は4両4編成のみ残す計算となりましたが、6両編成の検査入場時でも、7000系での6+2両組成が2本も存在しますので、8両2編成の予備相当分から、数としては捻出は可能だからです。

または、3000系の2両は6両分として充分な予備として残し、3509,3511の4両を単純に廃車も考えられます。

泉北車は、南海車では省略されている検査標がありましたが、現在は、再び南海千代田工場での検査委託となりましたので、検査標が省略されていますが、手元に記録がある限りでは…

(元号年-月)
3509……24-1/28-5/R2-7
3511……24-3/28-11/R2-11
3519……21-8/25-6/29-7/R3-4
3521……19-7/23-3/26-8/30-10/R4-4
3523……19-8/23-3/26-8/30-10/R4-4
3551……19-1/未確認/28-11/R2-11
3553……13-7/17-8/21-6/25-6/29-5/R3-4

その他
5501……14-10/18-11/22-9/27-3/R1-8/R3-12(機器更新)
5503……16-3/20-2/23-9/28-1/未確認/R5-3(新塗色)
5505……17-6/21-11/25-12/30-2/R4?
5507……14-7/18-8/22-6/26-3/31-3/R5?
5509……19-11/23-6/27-6/R2-7?

7501……12-5/16-5/20-8/24-8/28-9//R2-9
7503……20-9/24-12/29-1/R3?
7505……12-12/16-11/20-12/25-3/29-3/R3-2
7507……13-1/16-11/20-12/25-3/29-5/R3-2
7509……14-2/18-3/22-1/25-9/H29?/R3-7
7551……14-2/18-3/22-1/25-9【7509とほぼ同時期検査?】

7521……22-12/26-5/H30?/R4-3
7523……23-11/28-3/R2-6
7525……24-7/28-7/R1?/R5-6(新塗色)
7571……24-7/28-3/R2?【7525とほぼ同時期検査?】

となります。赤字部分はSNS上での目撃情報による、検査出場時期の引用となりますが、現在、検査中の車両は、どうも無い模様です。3000系では、3509+3551+3553が、検査出場時期から遠い編成となってますので、やはり…、でしょうか?

新塗色は、5503、7525編成のみのようです。7571はまだのようですが、未確認の編成もありますので、多少、前後もあると思われれますが、5000系、7000系は、今後4年間の検査時期で、帯色・塗色変更とはなりますから、今後に関しては、それ自体で検査出場時期が分かって来るだろうと思われます。
15-01-26-3521352315-01-26_3513-3515
【画像】注目される泉北3000系、今後も追加で南海線譲渡、一時的な運用増・増強用か、そのまま廃車か?

◆今後?
泉北運用でも8両が殆どとなっておりますので、9300系の増備は4両単位となるでしょうか? 7000系の4両編成を含めて、単独での運行は可能にはなっていますが、しかし、今更、8両固定編成というのも考えにくいです。2両編成の登場となれば、6両運用にも可能性となりますが、注目はココでしょうね。

泉北7000系の2両と、9300系が連結出来るかも影響でしょうか? 電気連結器等の影響で不可能な場合は、2両分も少しは新製の可能性もあるでしょうか。


南海線でも、関空乗客の出戻りに、泉佐野から和歌山市方面のワンマン運転の有無等もあるようです。8300系の車体の側面カメラ設置と、ワンマン・ツーマン切替スイッチの設置があるようで、専用編成の折返しを想定でしょうか? 2000系の支線転用の話も出て来ていますね。

となれば、例えば「難波-関空・羽倉崎と、ラピート、空港急行・普通」、「泉佐野-和歌山市でワンマン運転普通」、「サザンで難波-和歌山市間速達列車」でしょうか?

泉佐野の配線も、南方面で、内側が南海線、外側が空港線となっており、現状、普通列車の待避は全て外側となっていますが、泉佐野折返しは2/3番線だけで対応は可能ではあります。こうした、泉佐野着発線の工夫次第でしょうか?

南海7100系、6000系の廃車となる車両がなく、今月に高野線に転出した8311+8710を戻す場合(予備車は38両戻りになるが、運用上の予備、9時に初出庫となる運用が6両分存在するため、現状、高野線の方が予備車が多い)に、南海線では6両分の運用増、泉北車の譲渡も8両分もあれば、合計14両増…。

現状ダイヤで、平日で6両5運用分の8両化、土休日6両6両分の8両化、12両は必要ですが、14両増も思惑には入りますが、そのままでは、普通運用や区急の和歌山市も存在するため、どうしてもダイヤ変更は必要となります。

2019/4/6改正は、平日で6両2運用、土休日で6両3運用は残すものの、8両空急が多い運用・ダイヤでした。どうしても運用上で6両が存在でした。

可能な限り、運用も空港急行、出入庫で、8両の羽倉崎区急などとして、再度の空港急行全8両化、または、可能な限りの8両化ではありますが、前回のダイヤ変更から2年近くにもなります。

いずれにしても、今後、何らかのダイヤ変更があるのではという感じはしていますが、どうでしょうか?

現る!泉北9300系

21-10-15-8311

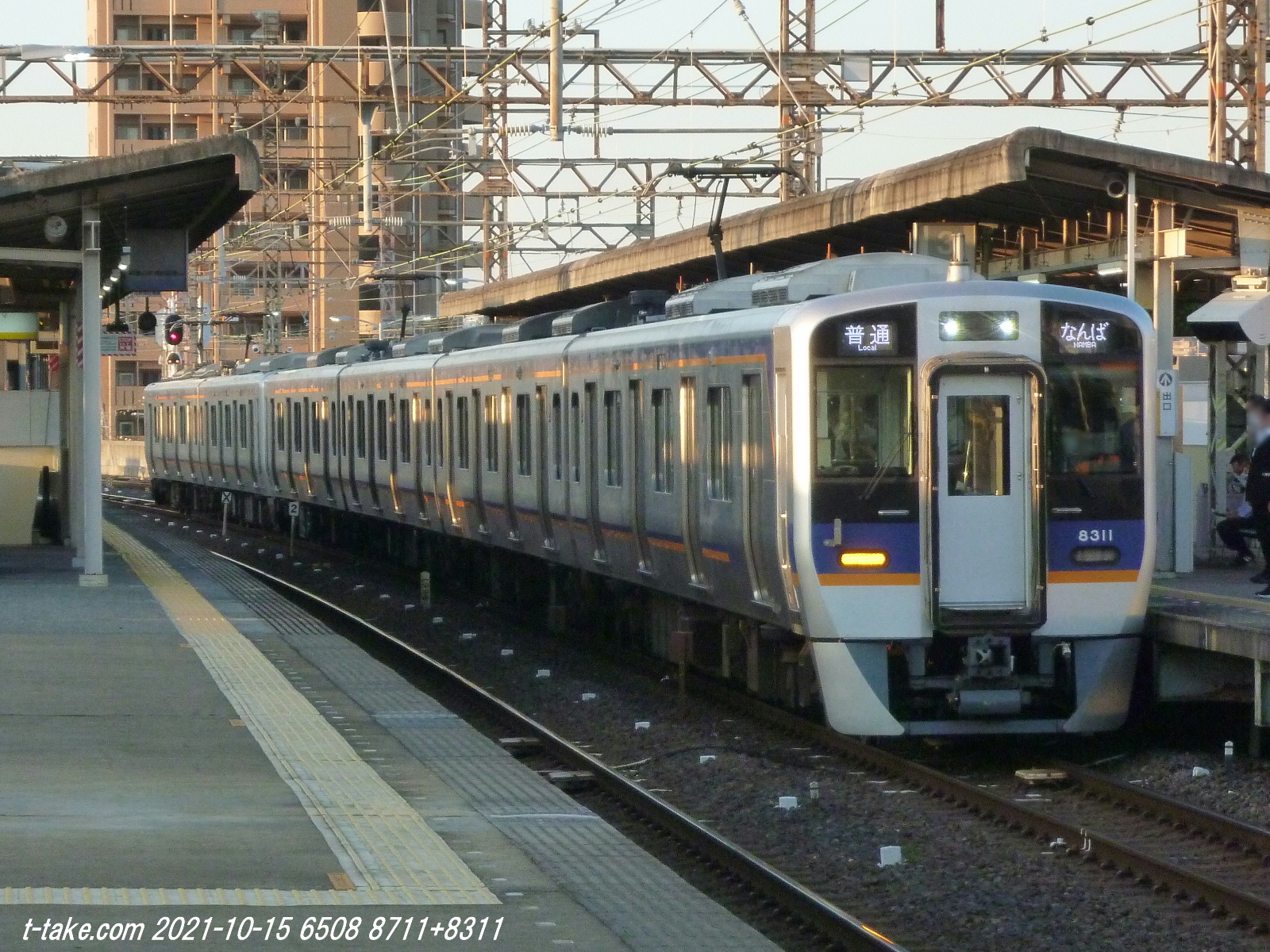

【画像】南海8300系

2022-11-11 17時掲載開始

泉北9300系発表となりました。ベースとしては、南海8300系となり、内装と塗色が異なる以外は、仕様も殆ど同じでしょう。これまでの泉北高速鉄道は、南海車両がベースも、独自の設計でした。3000系はそれ程もありませんが、5000,7000,7020系はデザインも独自です。

特に5000系は、南海1000系よりも先に登場したため、後から登場した南海1000系への影響もあり、分かりやすい例ですと、VVVFの足回りとかは同じメーカーだったりします。7000,7020系も独自設計でしたが、9300系の登場は、泉北が南海の子会社化、グループ会社となったのも大きいでしょう。

設計費用のコスト削減、そして、南海車と仕様も同じにして、乗務員研修の手間も軽減化という意味で、8300系仕様の9300系登場も、当然の流れでしょう。

高野線は元々から車種が多すぎる路線もあり、一つでも無くして、乗務員負担を減らすのも理解出来ます。

   >       <   >
MC難波方 T T MC TC MC
9301 9601 9651 9401 9701 9351

車両番号の推測は上記の通りではとみられます。
まず、2023年夏に、4両2編成が登場となりますから、2両は後回しでしょうか。何れは、6両組成用で2両編成も登場でしょう。

ちなみに、8300系はNゲージでは模型化されていないようですが、今後の製品展開も予想出来ます。

これにより、3000系は廃車となるのは確実でしょう。





新宿中村屋 民族レストラン 6個入レトルトカレー【期間限定送料無料】 【 カレー レトルト ギフト お歳暮 レトルト食品 中村屋 贈り物 保存食 常温保存 長期保存 詰合わせ セット おかず 感謝 嬉しい プレゼント 贈答 おもたせ 甘くない 高級 レトルトカレー 御歳暮】
新宿中村屋 民族レストラン 6個入レトルトカレー【期間限定送料無料】 【 カレー レトルト ギフト お歳暮 レトルト食品 中村屋 贈り物 保存食 常温保存 長期保存 詰合わせ セット おかず 感謝 嬉しい プレゼント 贈答 おもたせ 甘くない 高級 レトルトカレー 御歳暮】



17-08-27-550107-05-12_7521

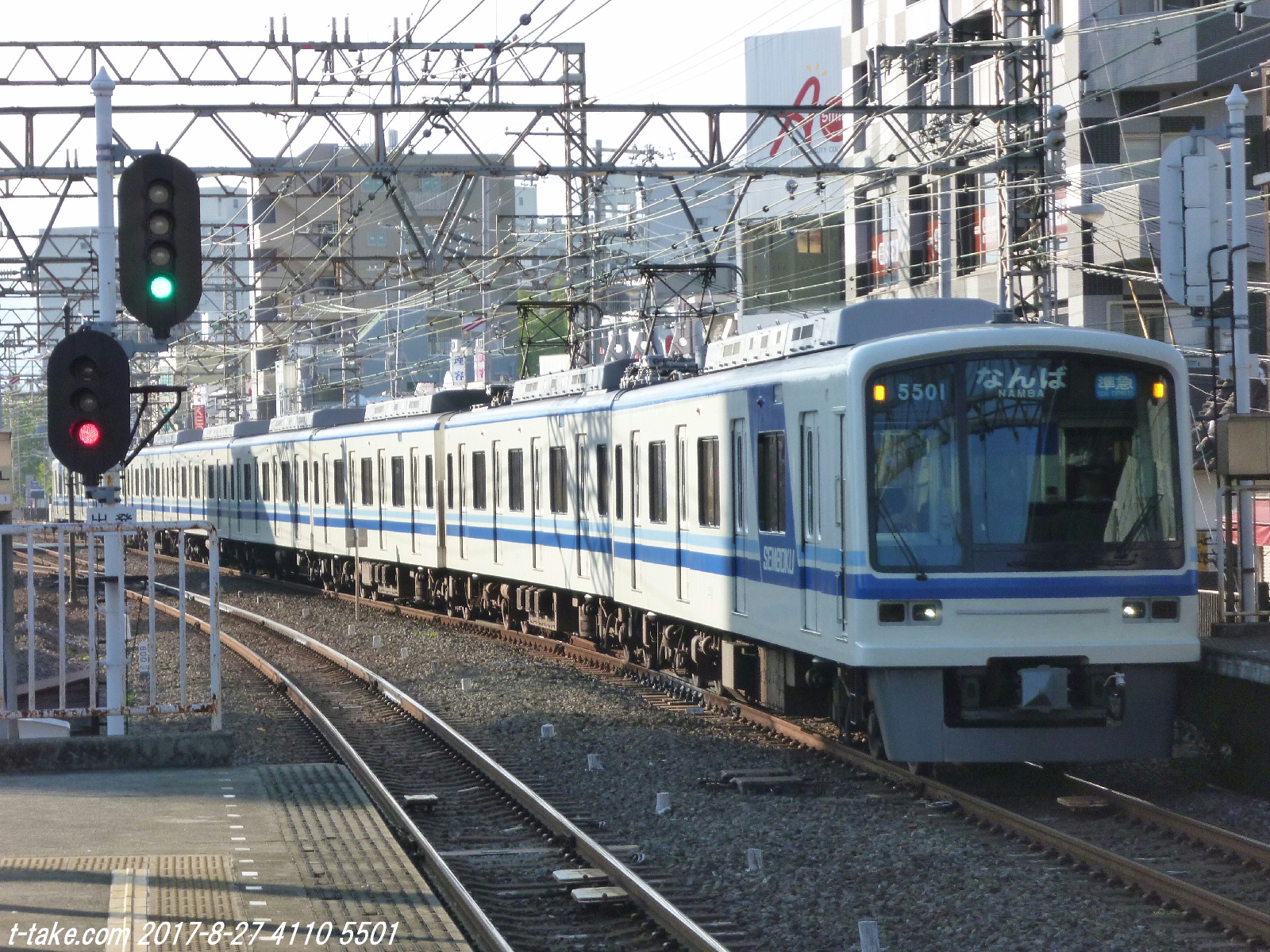

【画像】泉北5000系と7020系
この9300系投入により、他の泉北車の塗色も変更となり、水色塗色が廃止、青色塗色だけになります。9300系が7000/7020系と、連結対応になるかも注目です。


◆泉北3000系の南海線増加も?
泉北3000系4両5編成と2両2編成を残すだけですが、廃車とならず、南海線3000系としての運行継続も予想出来ます。現状の南海線3000系は、8両6両各1編成だけで、4両3編成、2両1編成も、固定編成で運用されています。

南海線は、2031年頃での「なにわ筋線」開業が決まっています。それまでの「新型車両」の繋ぎとして、7100系置き換え用として転入し、南海3000系車両が増加するパターンです。

4両5編成転入で、7100系同編成の置き換え、残る7100系4両は5編成だけとなり、10000系サザンと連結する程度となります。7100系2両は6編成、2編成転入で残り4編成となります。サザンとの連結で、予備車を考慮しても充分、必要最低限の車両が残るだけとなります。

南海側でも運賃改定で、2000系車両のワンマン化が記載(15p)されています。7100系のワンマン車も同様とみられますが、それ以前の古い2200系の置き換えは急務・優先でしょうか。

3000系の南海線転用は記載にはありませんが、可能性は考えられます。2031年なにわ筋線開業までのつなぎとしても充分です。

例えば、8両4編成(4+4×3 4+2+2×1)、6両1編成(4+2×1)とし、昼間の運行が少ない8両運用を重点的に充当させる方法です。2両が多いため、8両で4+4+2組成を、一時的に6両化も可能です。
15-01-26-3521352315-01-26_3513-3515

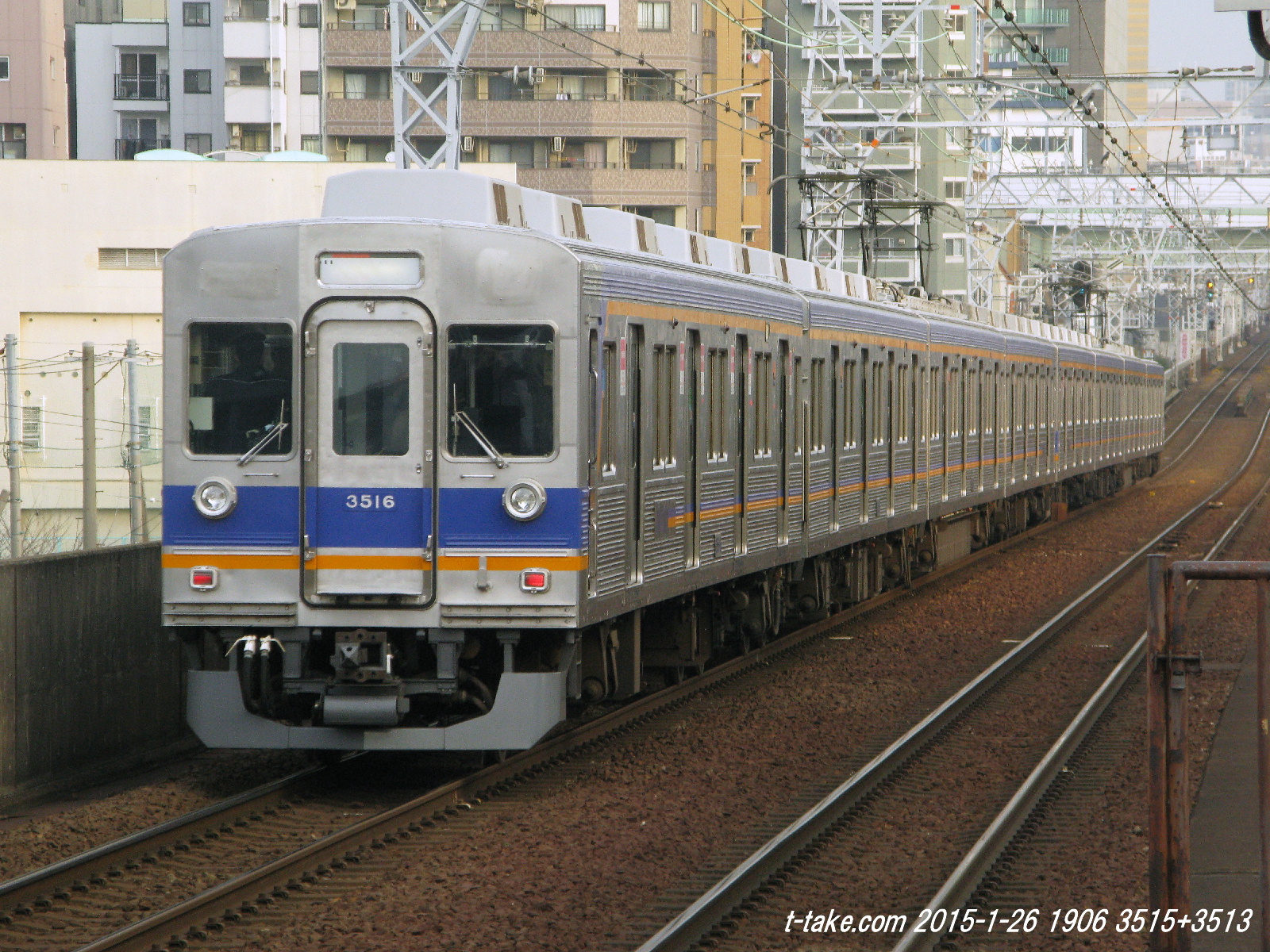

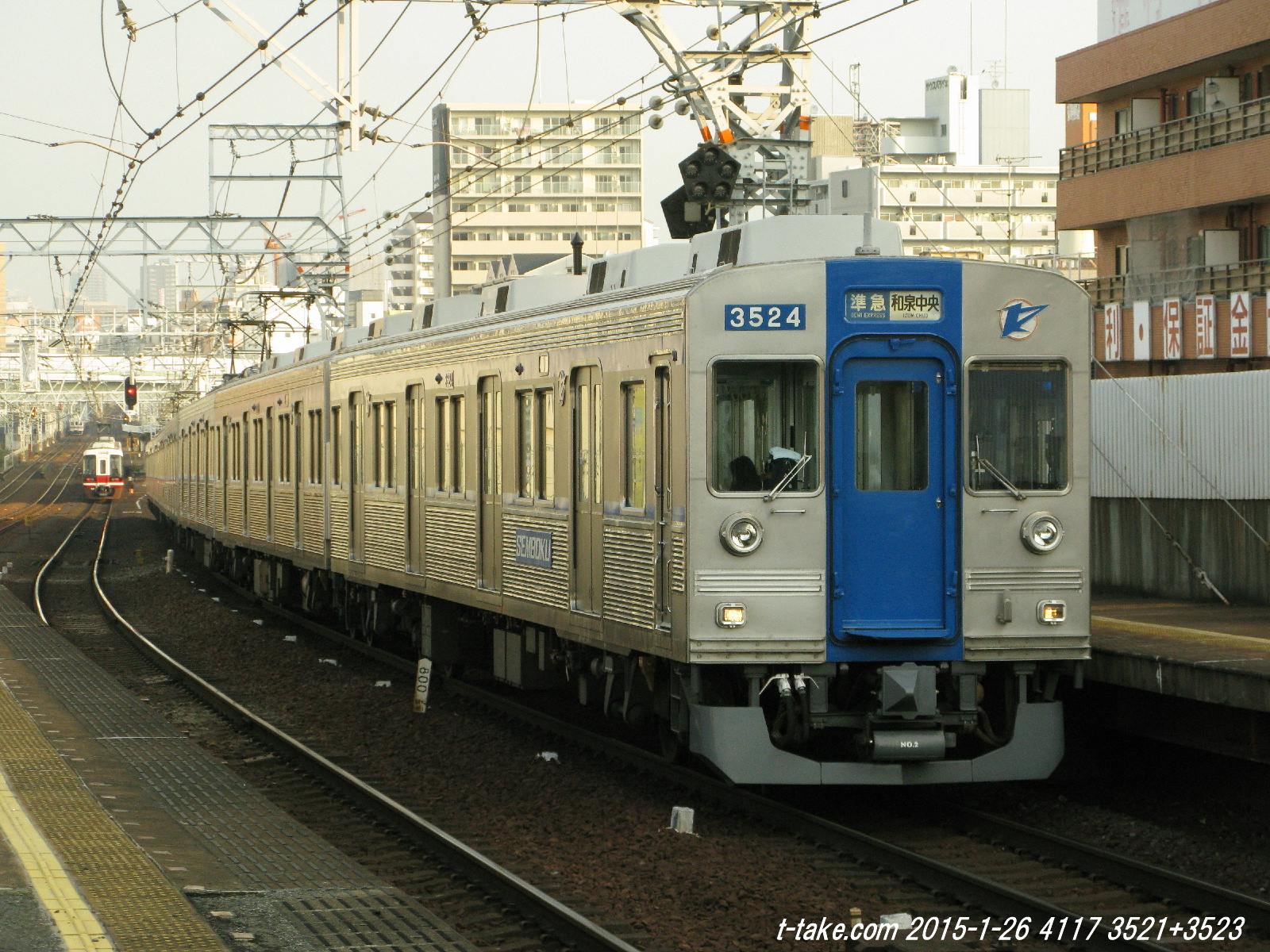

【画像】左が泉北、右が南海の3000系(右は幕回し時の撮影)

兎に角、これら、南海線転入は当方の完全推測となりますが、泉北9300系登場により、この予想は出来ます。2023夏以降,2024年の話となるでしょうか?

また、泉北はこれまでの車両メーカーが川崎車両(川重)でしたが、南海8300系は近畿車輌製です。

泉北も近畿車輌に、製造メーカーを移行するか、川崎車両のままかも気になりますが、南海車のような甲種輸送、JR西日本委託による、和歌山市駅搬入もされるかどうか、光明池の車庫へ陸送になるかもでしょうか。

私も、長い間運用調査をやってきましたが、新たな楽しみが生まれました。
独自研究はストレス解消策もあり、出来る限り継続をしたい気持ちです。

7年目の泉北ライナーで「ラピート」の代走に

21-10-15-50506

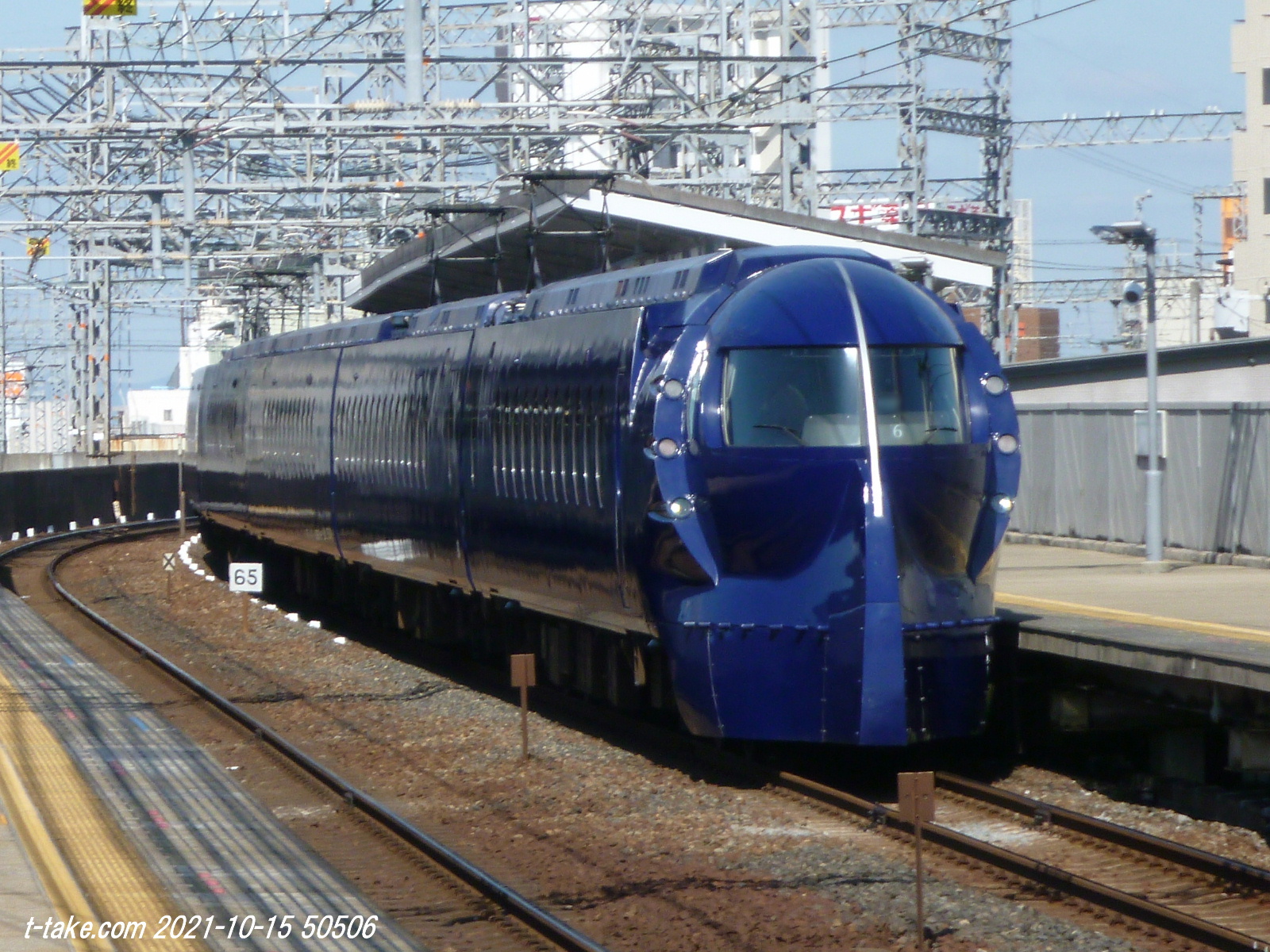

【画像】千代田工場入場時での高野線「ラピート」走行場面
11/1からは「泉北ライナー」として、高野線での走行が営業列車で実現する。

2022-9-30 17時掲載開始

特急こうやの一部運休と運転区間の変更について

泉北ライナーの営業運転開始から、12月で早7年、遂に、ではないですが、「ラピート車両の泉北ライナー代走」となりました。運行される列車は、現在、11001編成で運行されている列車に、50000系ラピート車両が充当となります。

2022/11/1(火)~当分の間となりますが、これは、5月に小原田車庫内での「30001編成脱線事故」による、車両不足が影響しているかもしれません。


鉄道ファン 2022年 11月号 [雑誌]
鉄道ファン編集部
交友社
2022-09-20



15-12-05-11001
【画像】泉北ライナー営業運転開始時の「11001編成」
現在は車体にラッピングがされておりますので、久々に、画像のような標準仕様に戻る見込みも。


◆11001編成捻出で「泉北ライナーのラピート代走」
南海高野線特急「こうや」「りんかん」は、元々予備車がありません。

更に、冬期の高野山は、積雪に、気温も氷点下となり、シーズンオフとなる季節です。痺れるような寒さとなります。

このため、お客さんが少なくなる1~3月に、3運用から2運用に減らして、省令検査用の予備車を確保、車両を千代田工場に入場させ、4年に1回(但し、11001編成は、泉北ライナー専従により、検査の時期が異なる模様なため、実質、3編成が1年毎、3年に1回となる模様)の大規模な検査となっていました。

しかし、30001編成の事故離脱、修理も長引いているのか、残る車両は2編成(30003,31001)しかなく、こうした省令検査用の予備車すら確保出来ない事態になったわけです。

特急こうやの一部運休と運転区間の変更について(11/3~)で、平日では「こうや3-こうや4-こうや7-こうや6号」が、水・木と運休で、残る2編成の内、1編成の交互で、検査時間の確保となりそうです。

ラピートは、11001編成の補充で泉北ライナー代走となりますが、11001編成は、高野線特急に復帰となります。これは、りんかん2号の8-5号車から始まる運用に充当させる方法となります。

この運用は、「こうや」の運用がなく、大型車両で極楽橋には入ることが出来ない、11001編成の限定運用となります。冬期運休期間の運用となります。

残る2運用は、りんかん2号の4-1号車と、りんかん4号からの運用となりますが、2運用共、「こうや」に充当するため、極楽橋に入ることが出来る、17m車両の30003,31001編成に充当となります。

これらにより、「自由席特急」の運行がなくなり、全て、指定席特急としての運行が復帰します。平日朝の「りんかん2号」も、4両から8両運転に復帰ではとみられます。

土休日は、冬期運休期間のダイヤそのままになる模様です。「こうや」3往復が運休となるダイヤです。
【メーカー希望小売価格10000円→4880円】糖質50%OFF牛めしの具 20袋 送料無料 時短 牛めし 手軽 お取り寄せ グルメ おつまみ 牛皿 受験 単身赴任 1食当たりたっぷり135g冷凍食品 冷凍 おかず セット 冷食 お惣菜 肉 牛丼 業務用 惣菜 送料無料 お弁当 絶品 レンジ 仕送り
【メーカー希望小売価格10000円→4880円】糖質50%OFF牛めしの具 20袋 送料無料 時短 牛めし 手軽 お取り寄せ グルメ おつまみ 牛皿 受験 単身赴任 1食当たりたっぷり135g冷凍食品 冷凍 おかず セット 冷食 お惣菜 肉 牛丼 業務用 惣菜 送料無料 お弁当 絶品 レンジ 仕送り

◆次回の検査編成は?
30003,31001の内、1編成、検査となる場合は、自由席特急が再度、1運用分で運行となりそうです。11001編成となる場合は、平日のりんかん2号で8両→4両運転化と、平日りんかん10号、土休日りんかん52号で、自由席特急が再度1運用運行が予想されます。省令検査の出番が、たまたま、事故車の30001だった場合は、何もなくそのままでしょうか。

下記、ネット情報の情報ですが、一番検査出場から遠ざかっている編成が、31001となる模様です。

2020年2月--31001--2023年1月入場、次回検査?
2021年2月--30001
2019年2月/2022年2月--30003

2021年9月--11001

このため、2023年初頭の検査が、31001編成となるのは、ほぼ有力なため、このまま、事故車、30001編成の復帰が見込めない場合は、自由席特急が再度代走の可能性があります。

30001編成の動向と併せ、この辺りと、今後の輸送方法も気になります。新たな情報に注意でしょう。

11001編成は、直近検査から、次回の検査まで余裕がありますので、可能性は薄いでしょうか。

17-08-28-12021
【画像】12021編成で運転する「泉北ライナー」


◆ラピートは元々予備車に余裕がある。
穴が空いた11001編成充当の「泉北ライナー」を、「ラピート」となりますが、スーパーシートも料金が不要で、レギュラーの特急料金、520円のまま、スーパーシートの利用が出来るようです。

特急券の予約システムや、券売機のソフトの関係とみられますが、4→6両と両数が増えます。混雑する朝の泉北ライナー4号では、座席数が増加となると思いきや……、

11001編成--248座席
ラピート--252座席(スーパーシートを含む)

6両に増えても、座席数自体は4座席しか増加しません。スーパーシート自体が1:2の座席配列、また、座席定員もレギュラーと比較しても、少ないためです。スーパーシートの料金+210円を、不要にした理由にもなりそうでしょうか。

結果的に、泉北ライナーの代走としてはピッタリといえます。




ラピートは、4運用となります。現在は昼間の運転も復活しましたので、もしかすると、以前のような5運用体制に戻った可能性がありますが、ひとまず、4運用として考えます。

所要編成は6編成と予備2、元々、予備車には余裕がありました。昼夜、難波-関西空港の速達列車となる関係で、走行キロが比較的多かったため、検査入場編成とは別に、予備車がもう1編成が、1994年の営業運転開始からとなります。

予備車に余裕があったため、昼間の2回(11時と15時)、住ノ江回送により、5運用体制となっていたわけです。

この、余裕ある予備車から、1編成、泉北ライナー代走となりました。既に、6編成全車両で、台車(台枠)亀裂による、部品の取替は完了した模様です。検査周期の状況、そして、車両を休車にさせるより、営業列車→代走が可能になったかもしれません。


◆ラピートの泉北ライナーは話題性も充分!
ともあれ、泉北ライナーの営業運転開始から7年目での「ラピート」の代走は、話題性も充分です。朝のラッシュは「重役出勤」的に、夕方の帰宅ラッシュは「豪華」に…、でしょうか。単純な印象ですが。

当分の間(1ヶ月程度)は、ラピートは同じ車番の車両で専従として運行か、または、昼間、時々住ノ江回送の上、車両を取替させるのかも気になります。

車体のラッピング有無も気になりますが、そのままの可能性もあります。
10月からの、乗務員向けの試運転の有無も気になりますし、ラピートの泉北ライナー代走も、どの程度まで続くかもでしょう。

南海の記事で

気になっていた、南海高野線山区間(高野下-極楽橋)を確認する、その2
気になっていた、南海高野線山区間(高野下-極楽橋)を確認する、その1
南海線、単線運転再開時の「指導通信式」
台風21号の影響による、南海線南北分断の輸送状況などを見る(その2)
台風21号の影響による、南海線南北分断の輸送状況などを見る(その1)

2022-6-17 17時掲載開始

上記の南海の記事で、2019/06/20での、グーグルAdSense対応化によるブログの移行時(旧goo→現ライブドア)に、画像が上手く自動で引き継げなかったため、改善をしています。

画像が出ない記事が他にもある場合は、今後、順次追加訂正をしますが、ご連絡も歓迎です。

当ブログを今後とも宜しくお願いします。お暇なときに、拙著の戯言をご覧下さい。

一番古い記事は、2008/9/23の「不審点確認時の道中」となりますが、ブログ移行時等で、一部記事は掲載を終了していますので、時期によっては間が開きます。また、再編集により、掲載を再開する場合があります。

更にこのブログは、ラインで更新通知機能がありますが、細かい更新に、訂正等もあり、通知が多くなる場合があります。
(当方自身でも確認していますが、新規記事掲載時に通知となるようです。)
2022/6/17に「https://」化も行ってます。


ちなみに、小原田車庫の30001編成は、未明に千代田工場に陸送されたようですね。修理は開始も、夏頃一杯は、自由席特急の運転も掛かりそうでしょうか。

南海高野線自由席特急代走は当分継続か?

13-05-09-30003-30001
【画像】南海30000系

2022-5-27 16時掲載開始
2022-5-28 5時加筆

南海電鉄の車両基地で回送電車が脱線 けが人なし 翌日の運行に向けて移動中 和歌山・橋本市
南海電鉄高野線の車庫、回送車両の一部が脱線 けが人なし

5/27今朝から、ツイッター上で情報が上がってましたが、和歌山線橋本市にある南海高野線小原田(おはらた)検車区で、冒頭画像の南海特急の30000系が脱線という情報でした。

原因は分かりませんが、車庫内であったのと、けが人もいなかったのは幸いです。情報では、今朝の出庫時点とありましたが、どうも、0時頃の入庫時点と、その入換作業時に発生したようです。色々と、思い込みもあったかもしれません。マスコミ情報を待って良かったと思います。

このためか、翌朝の出庫列車は、Z車と呼ばれる、2000系車両での代走だったようで「自由席特急」となっています。代替車両の手配や、他の列車の出庫も影響がなく、各種調整等も、始発列車まで時間があったということになりますかね。
JR電車編成表2022夏
JRR
交通新聞社
2022-05-19


15-12-08-02
【画像】御幸辻1号踏切から車庫方面
現場の平常時の様子です(拡大)
3番線の入換信号機も、ツイッター画像や報道を見ても、薙ぎ倒されています。


◆とりあえずの代走継続は可能
Z車は、現在のダイヤでは、2017/8/26ダイヤ変更による運用減もありまして、元々所定の予備車が10両(2300系2両含む)だったのが、18両に増えています。

このため、予備車に余裕があります。余剰分の転用もなく、そのままなのは確実ですので、仮に、27日今朝のような12両分運休→自由席特急代走が12両でも、問題はありません。

所定のZ車運用も、24両あれば運行に問題はないのですが、平日に限って、内4両の運用もありませんので、さらに余裕があります。

このため、とりあえずの代走継続も可能です。復旧工事も時間が掛かりそうな気配のため、28日も4両3運用共、自由席特急ではないかと思われます。2022/5/28 4時時点では、28日と29日は全て自由席特急で運転(泉北ライナー除く)となりますが、30日以降の平日は、最新の情報にご注意下さい。

代走で輸送の確保も、特急料金収入の損失だけになります。致し方ないでしょう。

また南海は「定期特急券」が存在し、同じ列車で同じ座席が確保される訳ですが、これも今後、日割りで払い戻しでしょうか。
(定期特急券は、チケットレスサービスのようなポイントは付きませんので、当方として、チケットレスの方が得・便利だろうと思います。乗らない日は購入しない、別の列車でも変更が可能ですからね。)

土休日はZ車が24両最大充当も、「9201-2702-2701-回送」の列車で、2714列車とは繋がらず、どうも、これだけの充当の模様です。602列車以降の充当、代走も可能と思われます。

このため、余剰4両2編成8両だけの代走となります。余剰分の転用がなく、予備車の多さが幸いしています。

脱線の当該が30001編成のようですので、修理や事故原因による離脱も予想出来ますが、特急車での予備が元々存在しません。省令検査時は、運用を変更した上で、泉北ライナーの11001編成の代走が冬期(泉北ライナーは、南海線特急の予備で、サザンプレミアムで代走など)ですので、30003編成と31001編成が運行を復帰しても、1運用は、どうしても自由席特急の代走が継続となります。

橋本から高野山(極楽橋)に乗り入れが出来るのは、路線の環境の関係からZ車だけです。平日で、604列車~の運用で代走と思われます。


S車は、Z車(17m2ドア)と異なる、20m4ドア車両ですが、報道等では、脱線現場の奥に、6300系や8300系がいるようでしたが、この予備も16両の他、6308列車は出庫が9:21と遅く、平日朝ラッシュ時での千代田予備は、他にも4両分がありますので、何とか、小原田で出庫出来ない分は、千代田での出庫代走も、多少は効いたのではないかと思います。(※但し、詳細な運用は確認していません)


この事故で特急予備車が必要とは言いませんし、関係ない話ですが、当分は代走でしょう。しかし、不幸中の幸いだと思います。
15-12-08-0015-12-08-01
【画像】御幸辻1号踏切から車庫方面
現場の平常時の様子です。
22-05-28-01
【画像】小原田検車区配線図(2008/8 鉄道ピクトリアル臨時増刊号より)

◆原因等が
小原田車庫内での車庫内支障について(5月27日)(PDF:225KB)

あくまでも報道にあるような「脱線」ではなく「車庫内支障」と、会社側の苦しい表現となっていますが、入庫時、入換の構内運転士と交代後、入換信号を無視して車両を動かしたようです。

上画像でも分かりますが、まっすぐ進む進路も、シーサスクロッシングのポイントで、一部の線路が反位側のままだったようです。これは、ツイッター上や報道画像でハッキリと分かります。

恐らく、3→13番という進路「青色のルートは、30001編成の動き」だったとみられます。実際に現場も13番の線路は空いていたようです。このシーサスでのこの進路が構成されておらず、ポイントも2→13という状態、だったとみられます。

そのまま進んで後退も、「ポイントも2→13という状態 赤色のルート」により、高野山方2両が「泣き別れ」となって脱線、入換信号機も薙ぎ倒したとみられます。車両の硝子破損は、その接触痕でしょう。

南海のATSがどのような状況だったのか、動作の有無、南海指令との列車無線等の交信までの言及はありませんが、そもそもの「入換信号機」無視の事案、「決められたルールの遵守」が、鉄道会社にとっては安全輸送の確保となりますから、結果的にも、責任事故でしょう。


会社側が当該運転士を懲戒させるかどうかは、私には何も分かりません。ちなみに、近鉄大阪線東青山での保線用ポイントの忘れにより、VC57の脱線は、作業を失念した当時の駅助役は、定年直前で懲戒となっています。

またの位置(1番)に、30003F+31001Fと、別の特急車が留置でした。この脱線の関係で、配線を見ても、出庫しようにも線路を支障しているため、これが「特急こうや・りんかん、全車自由席特急の代走」の理由とみられます。12番線のワックス線も、6300系(6両?)の留置があるようで、これも出庫出来ないことになります。

ただ、架線支障や電力の停電はない模様で、その他の車両の入出庫は問題なしでしょうかね。

これで、記者(セルフ含む)ではありませんので、当方自身が現場取材をするつもりは一切ありませんが、基本ルールの遵守の徹底で、今後、反省、多くの乗客の安全輸送の確保になればと思います。


尚、色々調べますと、1993/12/25、羽倉崎検車支区内で9000系が行き止まりを超えて、その先にある倉庫に激突もありました。2000/7/8には、住ノ江検車区で7161が、羽倉崎と同じような事故があり、7161編成の前2両が廃車となっています。

実質的な、なにわ筋線着工日を迎える

08-11-21-1
【画像】京阪中之島線

ひと先に開業の京阪中之島線、10年後になにわ筋線と接続する。
それまでは、我慢・ガマンでしょうか。(出来ることならば神戸方面アクセスで西九条、USJ…)

2021-10-26 17時掲載開始

ブログがまたまたご無沙汰でした。やる気のある内にまとめておきます。

なにわ筋線の事実上の着工日が今日となりました。京阪中之島駅部分の交通規制からとなるようです。この「なにわ筋線」は、うめきたからJR難波、南海難波を結ぶ鉄道となりまして、去年に認可となっています。前々から構想はありましたが、やっと出番となっています。

これが、正式な着工日かは分かりませんが、10/26、一応は、暦では大安となります。幸い、昨日の雨と変わって晴れてますから、色々といい方向になればと思います。

完成目標は2031年春と、10年後となりますが、一度に7.2キロメートルの工事に、特に南海線とのアプローチ部分は急勾配となるためか、工事内容が大がかりとなるようです。うめきたは既に工事となら、2023年でしたでしょうか?

途中の駅は「中之島」「西本町」「南海難波」の3つとなります。「JR難波」は今の難波駅となり、この北方面先で、現在は引上1,引上2と、既にアプローチ部分【下記画像】が作られているため、なにわ筋線と接続するだけとなります。

西本町駅は、なにわ筋線だけの駅となるようです。交差する地下鉄中央線をどうするかは気になりますが、駅はこの程度で、速達性重視でしょう。

路線はJRと南海で共用となり、運輸・運賃体系は、現在の関西空港線のような具合でしょうか。現在でも共用のりんくうタウン駅を思い出せばいい訳です。

りんくうタウン-関西空港間だけの利用ならば、370円の運賃となりますが、JR・南海、どちらの鉄道に乗っても可能です。なにわ筋線も、同じ具合になるだろうと思われます。もっと言えば、神戸高速線のような感じでしょう。

南海難波は、丁度御堂筋線と四つ橋線の間、阪神高速の高架下となる模様で、恐らくは、近鉄大阪難波駅との接続地下道、御堂筋線と四つ橋線地下道とのセットになるでしょうか?

南海も難波の再開発になるでしょう。設備投資との問題もありますが、明るい材料なのは確かです。
鉄道ファン 2021年 12月号 [雑誌]
鉄道ファン編集部
交友社
2021-10-21





08-02-15-01
【画像】南海線となにわ筋線アプローチ(接続)部分を見る
今後大きく景色が変わるだろう。
考え方としては、天王寺駅の阪和線接続部分のような具合でしょうか?


地下の南海難波駅は、阪神高速の橋脚基礎があるため、単線のトンネルをそれぞれ2つ作ることになり、近鉄・阪神なんば線の更に下となるため、駅自体も深い位置となります。このため、南海線とのアプローチとの勾配は、44‰という急勾配となります。

南海線での急勾配は、孝子-和歌山大学前-紀ノ川の20.4‰、高野線でも千早口-天見間の33.3‰が最高となります。但し、高野線山区間で50.0‰がありますが、33㎞/hの速度制限と17m車両限定であるため、これは特殊として考えます。

ですから、アプローチ部分での44‰は、如何に急勾配かがわかると思います。この他にも、なにわ筋線は急勾配路線の連続であるため、恐らく、JR大和路線の221系、南海の最新鋭8300系の走行は、厳しいでしょう。

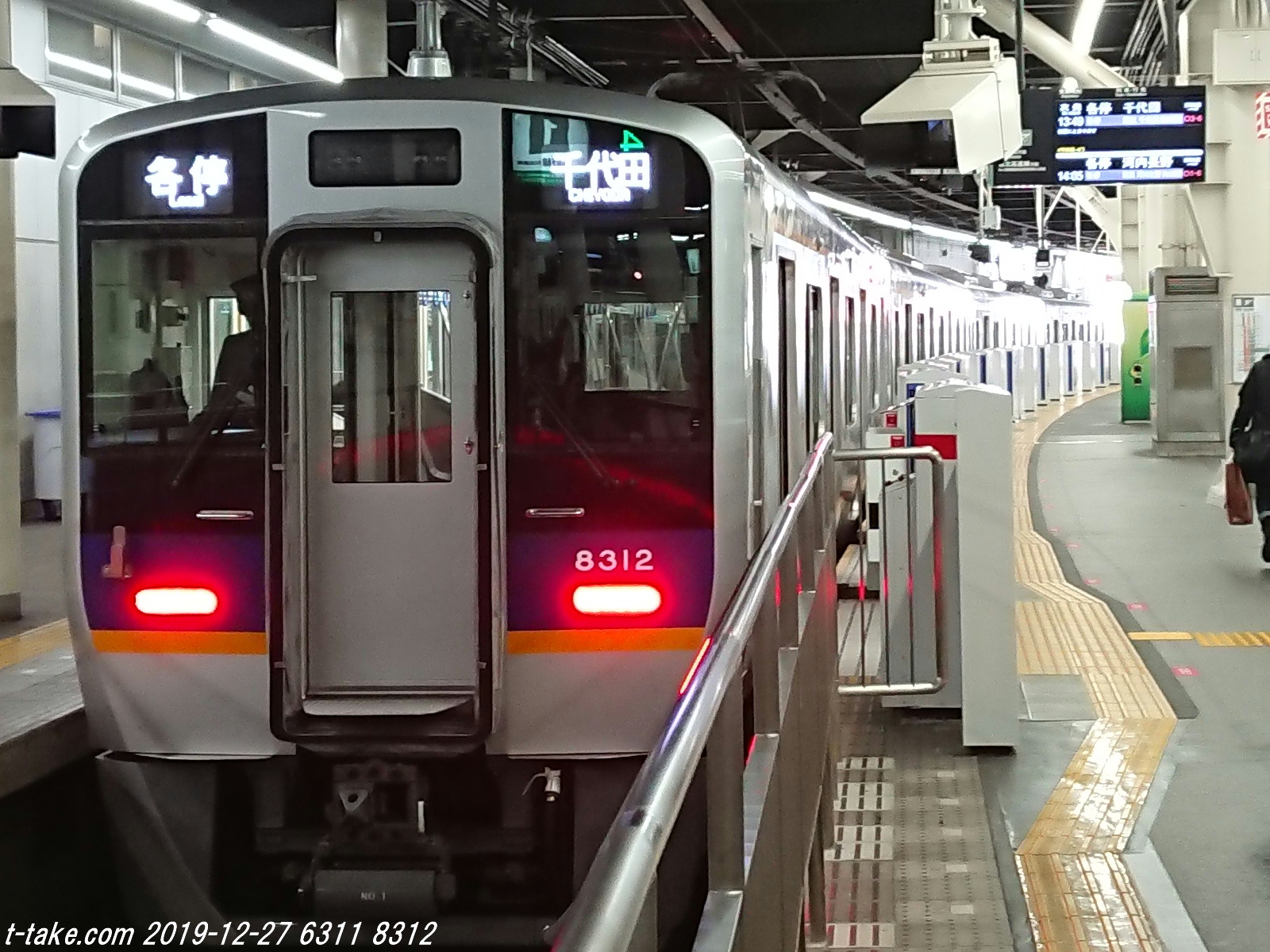

19-12-27-8312
【画像】高野線8300系
8300系の新製は高野線が一段落後、製造終了、次世代形式だろうか?
高野線向けの新製により、南海では一番両数が多い形式となりました。


◆車両は全面置き換えが基本だろうが…
このように、なにわ筋線を走行する車両は、全面置き換えが基本でしょう。

JR大和路線では、221系集中配置となっていますが、10年後を見据えると、221系新製から40年となり、2031年前後に、車両置き換えの時期としては適当といえます。

JRも、こうした想定はされた上で、現在、足回り部品の問題で、201系置き換えもあってか、221系集中配置だと思いますが、最新の225系や227系ではなく、次世代形式(229系、327系など)となるのは確実といえます。
271系は、車齢的にもその先触れと思いますが、関空特急はるかもどうなるかは気になる所です。

JRは設備投資がこの間でも必要となり、地方線区の気動車、岡山地区の115系は、やくも381系、特に国鉄形式が多く残る地域です。COVID-19で社債が約3000億も増えたのが恨めしい限りですが、いずれも、この地域での置き換えとなるでしょう。この国鉄形式を、輸送・経営的にも置き換える必要があることになります。

ただ、既存の223系や225系、関空快速は、車齢的にもそのままでしょうか。もしくは、専用形式を作って別々の運用など、色々予想出来ますが、10年後のため、不確定要素といいますか、未知数もありますね。


南海側は、急勾配の条件が厳しく、現在の高野線仕様に、更に一歩進んだ新形式車両となるのは確実でしょう。ラピートも次世代車両になるのは確実といえそうです。

8300系の置き換えは、南海線ではまだまだ7100系を残す状況で、現在の新製車両の配置は高野線になっています。6000系の置き換え継続となるのは確実ですが、その後の8300系の新製は終了とみられ、次世代車両になるのは確実でしょう。

JRも同じですが、設備投資の問題もありますし、少しずつ、なにわ筋線対応形式を揃える必要があります。

また、高野線となにわ筋線では直通運転はしない方向の模様です。つまり、高野線では、今まで通りの車両で済む訳ですが、南海線は、なにわ筋線シフトとなるのは確実でしょう。しかし、なにわ筋線はJRとの共用なため、ダイヤの関係上、地上南海難波駅での南海線列車も残ると思われますが、地下南海難波駅との車両と共通化となれば、ということになります。

少し残った7100系やサザンの10000系は、次世代車両での置き換えを待つ→もう少し、現役続行ではないだろうかと思われます。なにわ筋線具体化で、延命となった格好といえますが、サザンに関しては、現状でも内装の退化(及び、サザンプレミアムとの差)が、やや気になる所も、次世代の車両も早すぎます。

南海線の1000系や8000系は、機器更新など、急勾配に対応した何らかの改造をするのか、直接新車を南海線に多く配置して、高野線に転属し、高野線の古い車両(6000系置き換え後の、6200系や6300系など)を更に置き換えるかなどは、注目点と言えそうです。

そうなれば、両数が限られ、現在更新中の9000系が、なんだか中途半端な存在ですね。


サザンは、プレミアムの12000系が2編成も中途半端ですが、もし、サザンもなにわ筋線に乗り入れる場合は、その車両も次世代車両が必要となります。

南海も、うかうかしてられないでしょう。新たな中期の経営計画を立てるなど、キャッシュを用意する必要があります。言い替えれば、株や社債の投資も、その見込みはある、見通しがし易い、ことにはなります。
【数量限定紅ショウガおまけ&2個買いクーポンで1500円OFF!3個買いで無料】牛丼 新牛めしの具(プレミアム仕様)10個セット【牛丼の具】時短 牛めし 手軽 お取り寄せ グルメ おつまみ 牛皿 受験 単身赴任 1食当たりたっぷり135g冷凍食品 冷凍 おかず セット 冷食 お惣菜
【数量限定紅ショウガおまけ&2個買いクーポンで1500円OFF!3個買いで無料】牛丼 新牛めしの具(プレミアム仕様)10個セット【牛丼の具】時短 牛めし 手軽 お取り寄せ グルメ おつまみ 牛皿 受験 単身赴任 1食当たりたっぷり135g冷凍食品 冷凍 おかず セット 冷食 お惣菜

11-02-17-01
【画像】JR難波駅から先
既になにわ筋線アプローチとの対応は考慮、シーサスポイントが2つあるため、大和路線普通を真ん中の2,3番線で折返した運転も可能。現在は留置線として存在し、8両分のトンネルスペースは、先へと既に掘られている。


◆ダイヤはどうなるか
JRは、はるか・くろしおで毎時各2列車、関空紀州路快速で毎時4列車でしょうか。

同じ本数で考えると、南海のラピートは毎時2列車、サザンも毎時2列車、空港急行毎時4列車は確実と言えます。合計、毎時16列車、ここに、朝夕ラッシュ時に+αで、適当な本数ではないでしょうか?

ここに、大和路快速や大和路線の普通をどうするかでしょうが、なにわ筋線の本数等の比較で、環状線のまま残す方向も予想出来ます。新今宮との対面乗り換えでダイヤの工夫もでしょうが、ある程度は、大和路線からなにわ筋線経由も欲しい所です。

はるかは271系の方向もありますが、くろしお車両はそのままでしょう。あっても、283系→北陸新幹線敦賀延伸後の683系転入で賄う可能性もあります。なにわ筋線開業までの繋ぎでしょうか。

南海も、これ以上のなにわ筋線増加が見込めず、地上南海難波駅発着の南海線列車も残すものとみられます。普通列車は特にと思いますが、ここに、+αの区間急行や急行でしょうか。ですから、高野線が入る余地がありません。

仮に高野線がどうしてもならば、うめきた方面から、世界遺産・高野山、高野線直通の特急が動く程度でしょうか?

朝はラッシュの上りでうめきた直通の通勤特急「りんかん」、折返しの下りで高野山行「こうや」ということになりますが、そうなれば、天下茶屋や今宮戎付近で、アプローチ部分渡り線となり、平面交差によるダイヤ制約が発生します。

更に、もし乗客が見込める場合は、ダイヤの制約から、南海線側での10両運転は、天下茶屋や堺、関西空港など、一応の対応駅はありますが、この辺りは、今の時点で、幾ら予想しても分かりませんし、議論が尽きませんね。これ以上は自重します。

08-10-19-64

なにわ筋線開業の2031年、私も残念ながら、人間の寿命の宿命、おっサンになってしまいます。それだけ生きてきた証でもありますが、しかし、工事も10年掛かる大がかりなプロジェクトです。工期短縮は人件費増加となりますし、国の考え方次第も影響でしょうか。

しかしながら、新しい楽しみが出来ました。大阪万博、リニア名古屋開業、北陸新幹線、なにわ筋線、色々と大きな、国家的な意味も含めたプロジェクトがありますが、それらに関わる人々が多くなることで、就業人口増加→経済の活性化は、理想的すぎでしょうか。

失われた◎◎年とは言ってられません。前に向かうべきです。政治も批判だけでは駄目、未来展望が必要です。

泉北ライナーの故障から今後を考える

15-12-05-11001
【画像】泉北ライナー営業運転開始日の11001編成

2020-10-4 18時掲載開始(予約投稿)
2020-10-5 5時訂正補足等

停車中の特急列車で爆発音 大阪・難波、けが人なし【産経新聞】

泉北ライナー登場からこの12月で早5年、時の経過は早いですね。

ところが、10/2金曜日、17:40頃、南海高野線難波駅17:44発の「泉北ライナー」和泉中央行で、このような車両故障が発生したようです。2両目か3両目の床下付近で爆発音と共に、煙、ということです。車両は、上記画像の車両である、11000系11001編成となります。

わたくし、過去の南海利用時に、同じような件がありました。2015/2/8、当時は小雨が降っておりまして、南海線の天下茶屋駅から難波方面を出発する際、7149+7131編成の空港急行(2104列車)でした。

駅のどこかに仕掛けられていた時限爆弾が爆発したかのような、「バーーーーン」という大きな爆発音がしまして、少し動いていた列車が急停止でした。

目が覚めるような爆発音、で、動けなくなり、ダイヤ乱れ、その後の新聞報道では、7131の断流器から爆発音、発煙でした。小雨ですから、多少の空転が発生し、その際に過電流の負荷を超えて、ヒューズが飛び、爆発音、でしょうか。

現時点ではより詳しい原因は公表されておりませんので、推測・憶測となりますが、私のこのような経験上、今回も、そうした事象ではないかと思われます。ただ今回は難波駅停車中の事象となります。

しかしながら、その後の動きで、事が重症のようです。

以下、ツイッター上の情報となりますが、まず、故障した車両で、すぐに自力による走行が不可能なのか、他の特急車両を運休(この方法で、元々連結があった特急車との救援は最善方法、30000系は31000系は4両全てが電動車も大きいでしょう)させてまで、救援車両として牽引し、連結、難波から小原田(御幸辻-橋本間にある車庫)の車庫に収容、ここは、検車設備のピットがある所です。



翌10/3、11001編成は2ユニット構成ですので、故障していないもう1つの健全ユニットとみられる走行だけで、千代田の車庫に自力回送されたようです。これで、小原田の車庫での、故障車側の修理が出来なかった可能性が考えられます。

この理由として、河内長野市にある千代田の車庫は、工場が隣接しています。省令検査を始めとする大がかりな車両の検査工場となり、今年の開催はコロナで見送りとなりましたが、毎年10月に、工場の中が一般公開されます。

ここで修理となれば、故障車の修理で大がかりなことになることが予想され、重症ではないかという点です。既に、10/5,6の、11001編成で運転される泉北ライナーの列車が既に運休が決まっています。

千代田工場は、駅や列車の運輸部門と異なり、土日の操業がありませんので、カレンダー通りの業務と思われます。車庫の検車は24時間対応ですが、故障が発生したのは金曜日、土日で間となりますから、故障原因の調査、修理やその後どうするかの最終的な判断も、操業の月曜日にならないと分からない事情でしょうか。

もし、故障箇所が部品の交換で済み、予備の部品がストックしている場合は簡単でしょう。月火の運休だけで済んで、水曜日以降は通常通りの運行に戻れる可能性があります。

部品も、ストックがなくて、製造するメーカーから新たに調達する場合や、故障が部品交換で済まないような酷い故障の場合は、今後、更に運休期間が伸びる可能性もあります。水曜日以降も運休決定ならば、深刻です。


▼高野線特急車には予備車がない
泉北ライナーが登場する前は、4両4編成の運用となり、朝は、4+4両2編成として、上りのラッシュ時に乗客で満席、こうした特急券収入は、大きいものと思われます。

しかし、高野線特急車には、元々予備車がありません。これにより、寒い冬、高野山を行く乗客が少ないオフシーズンで、ダイヤと運用が変わり、朝の8両も1列車だけとなり、予備車を確保する形で省令検査となっていました。

泉北ライナーが運転開始された2015/12/5以降は、朝の8両が恒常的に1列車だけとして、捻出された車両→11001編成を、冒頭画像のように泉北ライナー専従車両でした。

泉北ライナー登場によって、新たに車両は作られませんでしたので、冬期の省令検査の際は、南海線のサザンから、その予備1編成を高野線で一時的に運行、で、捻出出来た高野線の特急車1編成で省令検査、という感じでした。

即ち、ラピートを除く南海線と高野線特急車で、両者併せた予備車が1編成しかないということになります。予備車が少なかった、高野線予備車がなかったツケが、この車両故障で巡ってます。現実的にも、ラピートを除く特急車で、南海線高野線に各1編成の予備車が欲しい所です。
17-08-27-1100117-08-28-12021
【画像】
左:2017年頃の11001編成、現在と多少異なるカラーリング
右:2017/1/27から運転開始の12021編成、泉北所有による設備投資。

その後、2017/1/27で、泉北が南海12000系に準じた、泉北ライナー専用車両【画像右、12021編成】を新製、11001編成は高野線りんかんの運用に戻り、高野線特急予備車が1編成確保できたことになります。

しかし、2017/8/26のダイヤ変更、今度は泉北ライナーの増発で、再び11001編成が泉北ライナー車両に戻った訳です。【画像左】

予備1編成も束の間、列車の増発も、12000系の車両追加新製とはならず、また予備車がなくなった訳です。これが現在に至る運行体系となりますが、予備車がありませんから、10/2の故障も、代わりの車両がなく、運休をせざるを得ないことになります。


▼やはり予備車は営業的にも必要
長々とした説明となりましたが、兎に角、高野線特急車に予備車がありません。電車は営業列車以外に、月での検査、省令検査や、故障をすることがありますから、代わりの車両が必要ということになります。

特急料金の収入は、南海にとっても大きな存在となります。泉北ライナーの場合、1列車80㌫程度の乗客だけで、約10万円の収入、これは経費を除いた、「単純な粗利」となりますが、半分でも約6万円、閑散としたラッシュの反対方向でも、20人乗れば1万円、人件費のペイや採算はどの程度かは分かりませんが、窓側座席が程よく埋まる程度の乗客がいれば、運行経費と比較し、1列車の営業的には充分でしょうか?

平日朝のラッシュ上り、最混雑の3列車で常に満員ならば、他の列車で閑散でも、営業成績としては問題ないとみられ、個人的には、泉北ライナーは成功ではないかと思います。
私鉄車両編成表2020
交通新聞社
2020-07-15


▼今更12000系の追加投入も疑問
予備車の確保ならば、12000系12022編成となりそうですが、既に南海側の通勤車で、8300系の時代、12000系は8000系の足回りですので、一世代前となります。

南海線では、サザンの車両で10000系と12000系が混在しますが、正直な所、12000系も2編成しかなく、10000系全編成を置き換える程ではありません。

サザンの10000系は4両5編成、1985~1989年製
泉北ライナーの11000系は、りんかんの登場により新製し、1992年製
こうやの増発や8両化で登場した31000系は1999年製


列車の登場や増発の都度に増備されたため、他に30000系を含めると4車種となりますが、11000系以外は、旧1000系や21000系の廃車から流用した床下機器(全てが流用ではなく、制御器を中心とした機器)ですから、走行関係は、車両が新製された以前の古い機器類です。

何れも20年を超えており、古い車両です。しかし12000系の登場は、一世代前の設計でしょうから、個人的な推測となりますが、もうないと思います。メーカーの機器類も次世代対応化で、旧形式で製造中止の可能性があります。


▼サザンプレミアム12000系の泉北ライナー化
まず、4両2編成と中途半端な編成数しかなく、一世代前の12000系は、泉北ライナー専用車両にして、2運用3編成1予備、これで、検査時も充分です。同じ車両形式で統一となりますから、乗務員の取扱でも車種が混在しなくなります。


▼いっそのこと新型特急車を南海線高野線同時に作る
南海線の特急サザンは、別形式による新たなサザンプレミアム車両、即ち、最新通勤車8300系に準拠した車両として、自由席車両との8300系などの連結に対応。現状は4両6運用ですから、7編成予備1。12000系の泉北ライナーで、南海線で車種が1つことになりますから、乗務員負担減も。

高野線の特急こうや・りんかんは、上記の他に30000系4両2編成があり、この車両は1983年製と40年近い車齢、足回りを流用した31000系をどうするかにもよりますが、これも置き換えるとして仮定すると、4両5編成、4運用予備1に。

高野線朝でも朝上りの8両特急はまだまだ必要でしょう。現状、4,8両で2列車となりますが、5編成あれば、日中、こうやで1時間に1列車は、4運用で可能となります。夜はりんかん8両化で1時間1本、または、4両だけで30分に1本に、予備1編成が別にある具合。

予備車の確保で、特に高野線の特急車両で8両、泉北ライナーで4両増える計算となりますが、新型特急車で形式が、サザン・泉北(12000系3編成)・こうやりんかんと3つにまとめられ、各予備1という具合になります。

勿論、経費は掛かるでしょう。28両+20両で48両分、約70~80億程度の設備投資ではとみられます。1年間で一度に置き換えられる余裕は、経営体力や、最近の設備投資額を考えても、南海では厳しい状況ですので、現実的にも、他の老朽通勤車の置き換えと兼ねながら、数年に分けて車両の製造となるでしょうか。


▼まずは運休をなくす
しかし、こうした上記案は、お金があれば、そして、時間の掛かる夢物語となります。南海会社側が、株主向けに中期経営計画として盛り込む内容です。今回の故障とは関係ない話ですので、まずは、利用者救済、当分の運行に「運休をなくす」方法となります。

11000系故障で運休が長引く場合、まず、一番お客さんが多い列車を中心に、他の車両で「代走」をすることが考えられます。運休が続くと、利用客としても印象が良くありません。

★泉北車の通勤車で、一般自由席特急として代走する
手っ取り早い方法はこれです。泉北車で22両分の予備車がありますが、平日回8223-4128(和泉中央10:27)となる運用は、朝ラッシュ時は、予備編成となっている場合があるようです。

8両分を省令検査にしても、8両6両各1編成存在しますから、どちらかで一般自由席特急として代走ということです。全ての運用での代走は理想的ですが、平日朝の泉北ライナー混雑列車の一つで、運休となっている、204列車(和泉中央7:31発)だけでも充分です。

ちなみに高野線予備車は44両存在し、内、17m車両は18両分ですので、4扉20m車両は、26両分となります。

★冬季運休時同様、サザンプレミアムの車両を南海線から借りる
これまでにもあったやり方です。ただ、こちらにもありますように、10/8~11/11の間、HYDEサザンとなっている10004編成が、省令の定期検査により千代田工場に入ってしまい、予備車がなくなってしまいます。

奥の手の方法として、昼間にある住ノ江入出庫回送と、その初出庫、最終入庫を全てなくすことで、もう1編成の車両を捻出させることは可能です。この場合、住ノ江での検査や清掃、自由席車両との取替が出来なくなります。

短期間ならば可能でしょうが、高野線冬期期間による12000系貸出時も、こうした「奥の手」の使い方は、1週間に1日あるかどうかのようですから、長期になると、サザン側でも負担となります。奥の手は、本当にどうしても、最悪な場合の保険であるといえそうです。

★現状、乗客減で運休となっている、ラピート車両での代走
平日で日中、土休日で朝以降、コロナ事由で関西空港利用客の大幅減により、特急ラピートの運休が続いています。ラピート予備車は2編成となり、1編成は、普段入線しない羽倉崎車庫で、休車となっているようです。

過去、イベントで泉北線内の入線実績もあり、休車の活用ということになります。但し、多くの乗務員で乗務が対応出来ているかという問題もあります。特急券の予約システムでも問題でしょうか。

定員の少なさも気になります。11000系の場合、レギュラーシートで、4両で248座席となりますが、ラピートでレギュラーシート4両分の座席ですと、198座席しかありません。ラピートは荷物スペースもある関係のようです。12000系泉北ライナーは、242座席となりますから、歴然です。

スーパーシートも含めば、252座席となり、11000系座席数とほぼ同じとなります。スーパーシートは特急料金と別に210円追加となりますが、泉北ライナーは距離が短いため、最近のコロナ対策にる密回避も兼ねて、スーパーシートをレギュラーシート扱いの料金にするなどの対策も必要でしょう。


長々となりました。ツイッターで頂くご意見が、まあまあありましたので、ブログ記事としてもまとめた限りです。

南海は特に空港輸送のインバウンドバブルで、ラピートの満席が恒常化、空港急行8両化などがありましたが、バブルがコロナによって事実上崩壊しました。空港輸送の回復は、2025年大阪万博、10年後のなにわ筋線程度しか見えてきません。コロナ時代、考え方を変える、新しい考え方にする必要もありそうです。

ですから、毎日ご利用頂いている沿線住民の皆様を始めとする、多くの利用客、利用の促進を繋げて行くしかありません。


ともあれ、乗客の利便性確保にその維持と、今、出来ることの対策に、中期的な諸問題の解決、そして、一日も早い運行の復帰を。

気になっていた、南海高野線山区間(高野下-極楽橋)を確認する、その2


【画像】紀伊細川-紀伊神谷のルート

(その1から)
17-11-15-44-217-11-15-44


【画像】
紀伊細川駅を10時丁度に出発し、ここから紀伊神谷駅に向かう途中、このような記念碑が、内容も確認しましたので参考までに。先人のこうした苦労で、今があるのでしょうね。(10:18)
場所的には、後述の通行止めの近くでした。
17-11-15-5117-11-15-52

【画像】
紀伊神谷駅に行く途中、極楽橋に抜ける道がありますが、「通行止め」の表示が、一瞬、諦めムードも出て来ましたが、とりあえず、紀伊神谷駅に通じる坂道を登ることに。(10:20)

阪神電気鉄道 2017年 12 月号 [雑誌]: 鉄道ピクトリアル 増刊
電気車研究会
電気車研究会
るるぶ高野山 (国内シリーズ)
ジェイティビィパブリッシング
ジェイティビィパブリッシング
真言密教の聖地 高野山へ行こう! (単行本)
田中 ひろみ
ジェイティビィパブリッシング

紀伊神谷駅


17-11-15-5417-11-15-55
【画像】紀伊神谷駅
通行止め地点から徒歩20分程(10:37)で、ようやく紀伊神谷駅に到着。確かに、秘境駅な感じですね。50‰の急坂路線です。
17-11-15-5817-11-15-56

【画像】紀伊神谷駅
363→473mと、標高が更に110m上昇です。こちらも特に問題はなく、信号機も生きています。
17-11-15-5917-11-15-60

【画像】紀伊神谷駅
駅には靴箱、そして貸出用の杖が、周辺部の急坂を物語る
17-11-15-57
【画像】紀伊神谷駅
極楽橋方面

で、最後の極楽橋、先程の通行止めルートは不可ですが、別の道がある気配でしたので、そのまま、急坂を上り、とりあえず、旧白藤小学校跡へと行くことに。休憩後、11時丁度に出発でした。
17-11-15-61
途中、郵便配達のバイクとすれ違いましたが、カブも、普通のカブではなく、山坂道に対応出来るような、排気量の大きいカブだった印象です。音が明らかに違いましたしね…。
17-11-15-6217-11-15-63
【画像】旧白藤小学校(11:12~16)
1997年に廃校となって以降、今年で20年が経過していますが、校舎や体育館も残ってします。標高が550m。どうも、写真館として、セクシー系を除いた、有志など、コスプレ衣装の撮影場となっているようです。

こうした取り組みは、なかなかいい事ですね。テレビドラマ等の撮影有無も気になるところです。

高野町の小学校と中学校は各2校しかなく、調べると、高野町立花坂小学校の校区です。ここからだと、場所が遠いため、もし、通う小学生がいるとしたら、どうして通学かも気になるところです。

しかし、この学校は、生徒数も6人しかおらず、過疎化が進んでいるのもよく分かります。(もう一つの高野山小学校も、全体で90人位しかいない模様)
17-11-15-6517-11-15-66
【画像】ポスト
ポストが最近場所を移設したようです。ついでにこちらでまとめましたが、毎日1日に1便、集配があるようです。土を掘り返した跡に、差出箱14号(後期型)もまだ新しく、やはり、最近のようですね。

元々あった場所は、かつての高野街道での「神谷宿」、即ち、旅籠(はたご)だったようです。(但し、現在も民家か廃屋かは未確認ですが、廃屋が多く、周辺に住んでいる方はいるのでしょうか?)
17-11-15-64
この他、佐川急便の軽トラともすれ違いましたので、宅配や郵便局関連は全国どこへでも…、仕事とは言え、山間部の配送は大変ですね。
17-11-15-6717-11-15-68

【画像】
道案内標は結構整備されておりまして、初見の私でも問題はありませんでした。
左画像の建物が、かつての旅籠だった模様です。

右画像、地図にはありませんが、この、白藤小学校を経由せず、直接、紀伊神谷-極楽橋に向かう林道がありました。帰路はこれを利用しました。【上地図A点】
17-11-15-6917-11-15-70

【画像】
極楽橋から、先程の通行止めに繋がる道です。左画像は問題ありません。右画像、先程の通行止めルートの終点です。(11:22)
17-11-15-7117-11-15-72

【画像】
左画像、その、通行止め終点を少しだけ入りましたが、10/22以来、通る自動車がないのか、落ち葉の絨毯で満載です。100m先の崩土の現場までは確認していません。(11:29頃)
ただ、紀伊神谷-極楽橋は、かつての高野街道ではルートがありますので、孤立状態ではありません。

右画像、見覚えがある景色となれば、極楽橋はもうすぐです。

南海電鉄 特急こうや・高野山ケーブル・高野線 難波~極楽橋 往復/極楽橋~高野山 往復/岸里玉出~汐見橋 往復 【Blu-ray Disc】
ビコム ブルーレイ展望 4K撮影作品
ビコム株式会社
週刊 日本の街道(61)高野街道 京・大阪から高野山へ
清水満郎
メーカー情報なし
西高野街道に遊ぶ―西高野街道58km完全踏破ガイドブック
横山 豊
新葉館出版

極楽橋駅

17-11-15-7417-11-15-73

【画像】極楽橋駅
やはり、極楽橋駅で足止めの車両がありました。当方が最初の確認ではとみられます。(11:32頃)

2番線に2046F、3番線に2301Fとなっており、2046Fは、10/22(日)に、7535-7540列車充当時(千代田出庫7101~)に、2301Fは、7537列車充当時(極楽橋出庫7502~)の編成ではとみられます。

7540列車の前に、814列車の特急こうやがありますが、既に、11/1の運用調査時に、特急車は3編成共確認出来ていますので、上手い具合に上古沢を回避した模様です。

遅延があれば、この特急車も足止めだった可能性もありまして、運が良かったとしか言い様がありません。もし、足止めならば、泉北ライナー専従の11001Fの解除、特急りんかん充当の復帰、そして、南海線で運休となっていた、サザンプレミアム車両の貸出(12001F,12002Fの1本)となっていたかもしれません。

また、この「お立ち台」は結構有名のようでして、立ち入り禁止ロープもあります。土休日ダイヤで、16:23-27間でワンマン+特急2編成並びが、平日の11:18-30,15:17-18,15:37-38でも、同じような並びがあります。(ワンマン車が4両の場合も有)
17-11-15-75

【画像】極楽橋駅(11:38)
乗り降りよりも、乗換の乗客が多い極楽橋駅、自動改札口はIC対応に変わっておりました。乗り降りするお客さんが少なくても、形式的に、「運転見合わせ」のボードがあり、しっかりしています。

ここで、構内に立ち入り、撮影することにしました。駅員さんには「個人的な撮影」として、これを許して頂きまして、とても感謝です。
17-11-15-76

【画像】極楽橋駅
画像のように、2301F,2046Fが留置です。どちらもVVVF車なため、通電の必要性があるのか、パンタグラフが上昇し通電中でした。紀伊細川の変電所が生きている関係で、復旧後の走行をいつでも対応な感じです。

2編成ありますので、紀伊細川-極楽橋の単線1閉塞運転も可能な感じですが、こうした運転方法は極力しない傾向ですね。ですので、上古沢の復旧までは、ずっと山籠もりではないかと思われます。
17-11-15-7717-11-15-78
都合、この6両が、事実上の「休車扱い」となりますが、2017/8/26ダイヤ変更により、17mZ車の運用が8両分、大幅に削減されたため、特に、運用上の問題もないでしょう。

8両分の余剰を、この極楽橋の車両に充てるということになります。ワンマン3運用も、橋本-高野下折り返し運転で、2運用程度予備1ではとみられます。九度山の真田幸村の隠居ではありませんが、しばらくは、頑張って貰いましょうか。
17-11-15-81

【画像】極楽橋駅
駅構内、駅員1名、南海ビルサービスの清掃の方と、工事関係者が数名いる程度でした。

本来ならば、この時期には大勢の観光客がいるのですが、閑散としています。
17-11-15-7917-11-15-80
【画像】極楽橋駅
ケーブルも運転見合わせとなっています。スイスの鉄道との姉妹協定を祝う表示も、寂しげでした。

尚、撮影を許して頂きました、極楽橋駅の関係者の皆様には、この場で恐縮ですが、御礼を申し上げます。ありがとうございました。

【画像】10年前の極楽橋駅
現在と異なり、改装前、高野槙を1束250円で販売でした。特急券は現在も、ここでも購入出来ます。

【画像】高野山駅
改装前です。やはり、高野山駅で購入するお客さんが、当時も今も多い模様です。
【画像】高野山駅
ケーブル運転時

【画像】今回輪行で趣いたルート(赤線)

もう一度おさらいをします。高野下7:45、極楽橋11:38と、往路はほぼ4時間でした。

しかし、帰路をどうするかと迷いました。上の地図をご覧下さい。先程の白藤小学校から北方面、高野山二里道標石がある地点までの、青線のルートです。

このルートの方が、高野下に戻る場合は近かったわけですが、地図上の道が切れており、ストリートビューでも途中まででしたので、かつての高野街道の「道があるのかどうか?」という点でした。

結局、安全や土地勘を優先し、往路と同じ道を復路でも利用することにしました。
(極楽橋11:50→紀伊神谷12:08→紀伊細川付近12:18→上古沢付近12:35→下古沢付近12:44→高野下12:53)

帰路はそのままでしたし、また、往路の上り坂と異なり、殆どが下り坂だったため、輪行も全く問題はありませんでした。帰路では、紀伊細川→国道までの道が上り坂となる以外(※往路で下り坂となるほぼ唯一の区間)は、殆ど下り坂です。

ただ、こちらの観光協会のサイトですと、しっかりと高野街道(不動坂道)は存在するようで、後の祭りですが、このルートでの帰路でも良かったかな、という気持ちもあります。最後の仇討ち、高野山一里道標石、もう一度行ってみたいですね。

【画像】改装前の高野山駅

高野山一里道標石、二里とあるのは、いわば「昔の南海高野線」という訳で、鉄道すらなかった時代の街道、距離標となります。ルートも、現在の高野線は上古沢を迂回する以外、ほぼ、同じようなルートです。

堺の榎元町(三国ヶ丘付近)に十三里標があるようでして、堺・関茶屋(中百舌鳥付近)に十二里、狭山に十一、河内長野に十、ここまでは「西高野街道」と言われ、下、中、東との合流地点となります。東高野街道は、柏原から、近鉄道明寺線・南大阪線・長野線とほぼ同じルート、昔も今も、河内長野は要所となりますね。(東高野街道は京都の八幡市が起点の模様、要するに外環状のルートですね)

三日市に九、三日市宿と昔は旅籠、宿場町でした。八、七、六で紀見峠周辺、五、四は橋本、三、二で学文路、一が白藤小学校の近くとなる模様です。どうも、調べてみますと、13カ所全部現存するようです。

今となっては、南海高野線が高野街道の代わりとなっており、高野山の輸送も、南海で持っていたことになります。橋本から北は、大阪のベッドタウンとしても発展し、朝の橋本発急行列車も、着席で満員だったのは流石でした。

【画像】現代の高野街道ルート、南海高野線の早期復旧を!

その、現代の高野街道「南海高野線」の、一日も早い復旧をお願いしたいものです。世界遺産となり、外国人旅行客の姿も多くなっておりますし、南海のもう一つのインバウンド需要を、長く、大切にしたいものです。

会社側と南海辰村建設の本気、試されていると思います。願わくば、年越し前の復旧ですが……。

JR電車編成表2018冬
ジェーアールアール
交通新聞社
Rail Magazine (レイル・マガジン) 2018年1月号 Vol.412
ネコ・パブリッシング
ネコ・パブリッシング
鉄道ジャーナル 2018年 01 月号 [雑誌]
成美堂出版
成美堂出版

気になっていた、南海高野線山区間(高野下-極楽橋)を確認する、その1


【画像】今回輪行で趣いたルート(赤線)

2017-11-17掲載開始

南海高野線山区間の現状……、10/22の台風による被災から、1ヶ月が経過しようとする頃となってしまいましたが、11/15、ようやく、山区間(ここでは、高野下-極楽橋間を表す)の現状を、私の目と足で、確認することにしました。

既に、NHKとMBSで、上古沢駅の現状は報道されていた模様ですが、他の駅の現状が、ツイッター上も含めてなかなかありませんで、状況が分かっておりませんでした。

さらに、極楽橋で足止めの車両があるかもしれない…、という事で、当初は橋本で、ヴィッツ(レンタカー)を借りる予定もありましたが、国道370号の被災状況の有無もよく分からず、また、カーナビがある現代でも、道を知らなかったことから、やや、往路の上り坂で苦労を承知も、手軽で、万が一の場合のタクシー振替利用も容易な、輪行(折り畳み式自転車)で、現地を確認することにしました。

これは、車のすれ違いが困難な、細い道も多く存在していたため、結果的には、それでも正解だった訳ですが…、往路4時間、復路1時間(※下り坂なので楽)は要しました(汗)

高野下を7:36に着く列車で到着しましたが、極楽橋は11:30頃の到着、上り坂8割ですので、実質、徒歩(自転車が杖代わり)、正午までには到着したい目標でしたが、朝早く行っても、時間掛かりますね。

トミーテック 鉄道コレクション 南海2000系後期型4両セット
トミーテック
トミーテック
トミーテック 鉄道コレクション 南海2000系南海・真田赤備え列車4両セット
トミーテック
トミーテック
Bトレインショーティー 南海電気鉄道 2000系 2両セット
バンダイ
バンダイ
鉄道ダイヤ情報 2017年 12 月号 [雑誌]
交通新聞社
交通新聞社


★高野下駅

17-11-15-1217-11-15-13
【画像】高野下駅
右が乗車した2302です。左は、2901-7510列車とみられ、どうも、基本ダイヤの運用をそのままとして、留置だった模様です。急ぐ高校生も目立ちますが、この当たりの高校生は、通学で単車の使用が可能なのでしょうか?
17-11-15-0117-11-15-11

【画像】高野下駅
左:暫定時刻表、一部の運休列車がある以外、概ね平常通りも、着発線の記入がありますので、運用調査の参考にどうぞ。
右:10/22以降、行けなくなっている極楽橋方
17-11-15-14

【画像】高野下駅
下古沢-紀伊神谷間の駅を利用する場合は、高野下駅にあるインターホンを押すことで、タクシーに乗るかなどの判断となる模様です。高野下は1台の客待ちタクシーがある他、代替タクシー専用車も数台確認出来ました。

高野下以外は、各駅のインターホンか、高野山駅に電話をする必要があります。

【画像】高野下-下古沢のルート

下古沢駅

17-11-15-15【画像】下古沢駅

高野下7:45出発、下古沢8:05着で、20分、まだこの辺りまでは、輪行も苦にはならない程度でした。沿線は、柿の実がなるシーズン最盛期、無人販売所でも柿の山で一杯です。

それでも、高野下108→177mと、標高が69m登ったことになります。ここは、特に被災もありませんでした。但し、非連動駅(指令側でCTC制御が出来ない駅)なため、下古沢折返し運転が、簡単には出来ませんね。

改札機は、高野下-極楽橋間は全てIC対応、きっぷの入出場も可能でした。このため、係員がいない時間帯での対応も、精算を除いて可能です。乗車駅証明書は下古沢のみでした。

他、上古沢-極楽橋間は、駅で直接窓口購入となります。但し、下古沢以外で乗車する場合、切符はどうなるかは確認出来ていません。
17-11-15-1617-11-15-17

【画像】下古沢駅
難波方と極楽橋方、以前は行き違いも可能でしたが、2002年頃(11/12)、下り線側を撤去しています。橋本からの山区間は、指令側のCTC制御ですが、委託駅員が配置な場合もあります。但し、高野下-紀伊神谷間の当日は、全て無人でした。

既に不要な構内踏切がまだ存在しますが、どうも、ウィキによると、墓地があるようです。墓参者のために残す踏切、という訳でしたか。
17-11-15-18
【画像】下古沢駅



【画像】下古沢-上古沢のルート
国道が一旦川下りをし、急坂を登る必要があります。民家の間を歩くことになります。

上古沢駅

17-11-15-2017-11-15-19
【画像】上古沢駅
右:国道から見る上古沢駅と地滑りカ所、川を渡って急坂の上に駅がありますので、駅まで行くだけでも大変でした。

下古沢駅8:05発、右画像で8:20頃ですが、駅到着後8:30と、急坂を歩くだけで10分も要しました。地元の皆様は凄いですね。
17-11-15-2117-11-15-22

【画像】上古沢駅
難波方のポイントレール付近の地盤が宙に浮き上がる形で、地滑りとなっています。右画像で、滑った法面と元々の土地との境目も、分かるかもしれません。出発信号機も傾いており、電源が落とされています。

これから、ボーリング調査をし、コンクリートなどで補強をするのかどうかとみられますが、本格的な工事はまだです。どうしても、本線、樽井-尾崎間との男里川橋梁復旧工事と比較してしまいますが、設計や復旧方法などで時間を要しているのでしょう。

但し、昼頃の帰宅時、複数の作業員の姿を確認出来ましたので、何らかの動きは既にあるようです。

17-11-15-2317-11-15-24
【画像】上古沢駅
国道方面の様子、右画像は構内
17-11-15-2517-11-15-26

【画像】上古沢駅
177→230mと、標高が更に53m上昇です。
業務用黒板は、10/27(金)でストップ、つまり、この日から委託係員がいなくなったと言うことになりそうです。
17-11-15-27

【画像】上古沢駅
極楽橋方面

上古沢でカロリーメイトを補給するなど、休憩をし、出発が8:45頃でした。ここから、次の紀伊細川の間、とても距離がありまして、上り坂の国道も、殆ど徒歩でした。

しかし、不動谷川には、途中で滝のような場所があるのか、マイナスイオンと言いますが、気持ちいい物がありました。それでも、シャツは汗だくで、これが冷めてしまうと肌寒さと、やはり、想定はしていましたが、キツイですね。
17-11-15-3117-11-15-32
左画像、九度山町と高野町の境目、時刻は9:25と、既にココまでだけで、上古沢から40分も要しています。

【画像】上古沢ー紀伊細川のルート

この、国道の坂が本当にきついですね。時刻的に、上古沢が8:45、高野町看板が9:25となります。
17-11-15-3317-11-15-34

【画像】
紀伊細川駅は、標高343mのこの地点、「八坂神社参道」とある所の道を左となります。そのまま国道を行ってしまうと、直接、高野山方面となります。この地点の時刻は9:30。

尚、代行バスはこの、国道のルートだと思いますが、確認出来ませんでした。丁度、朝方のためか、便数が少なかった影響もあるようです。


紀伊細川変電所は駅近くではなく、麓にあります。関電高野口から、ここと、学文路の変電所に送電となります。(9:34)
17-11-15-3517-11-15-36
【画像】
紀伊細川駅はこの上り坂を上がることになります。(9:37)

鉄道ファン 2018年 01 月号 [雑誌]
交友社
交友社
JR電車編成表2018冬
ジェーアールアール
交通新聞社


紀伊細川駅

17-11-15-3717-11-15-38
【画像】紀伊細川駅
麓から10分位でしょうか。9:45頃、坂道を歩くと、紀伊細川駅が見えてきました。こちらもそれ程な被害でもありません。信号機も生きており、通常通りな感じです。
17-11-15-39
【画像】紀伊細川駅
17-11-15-41

【画像】紀伊細川駅
230→363mと、標高が更に133m上昇です。極楽橋方も問題がない模様です。
17-11-15-42

【画像】紀伊細川駅
駅猫が4~5匹いる模様で、段ボールの中には、キジ猫が寝ぼけ眼な感じでした。ツイッターでは、別のキジ猫がガリガリを食べていた場面を撮りましたが、地元の方が餌やりでしょうか。
17-11-15-43

【画像】
私もそのような心境で前に行ってました(笑)

(その2に続く)

南海線、単線運転再開時の「指導通信式」


【画像】南海線、樽井-尾崎間の信号配置など

2017-11-3掲載開始
2017-11-4更新

南海線、樽井-尾崎間で、細かい信号機の配置は、上記の通りです。上下線共4閉塞区間となっておりますが、上り線を利用した場合、信号機はそのまま、現状の設備となりそうです。

下り線は、上り線を利用して単線運転となりますので、別途、代用手信号か、出発信号機の設置が必要となりまして、樽井3番に臨時の出発信号機、尾崎手前の臨時場内信号機に、1,2番線入線対応と、設置された模様です。但し、上り線に対する下りの、臨時の閉塞信号機までは、まだ確認していませんが、情報では、設置されず、1閉塞区間扱いの模様ですね。

詳しい動画も、既にYouTubeで上がっており、便利な時代となりましたね。

臨時の信号機は、2日の時点で運用開始の模様ですが、1日の時点では開始されず、代用手信号のよるものだった模様です。で、代用閉塞方式として用いられたのが「指導通信式」と呼ばれる方法です。

トミーテック 鉄道コレクション 南海2000系南海・真田赤備え列車4両セット
トミーテック
トミーテック
トミーテック 鉄道コレクション 南海2000系後期型4両セット
トミーテック
トミーテック



指導通信式は、複線区間で1線が不通となったときに施行する

このうな考え方となっております。上図「常用閉塞方式」は、信号機が生きている場合(通常時)となります。

上り線はそのまま、自動閉塞式となりますが、上り線も、自動閉塞式と、代用閉塞方式両方、指導通信式で施行ですね。即ち「併用」となります。上り線の上り列車走行は、信号機が生きているため、同じ方向の列車の場合は、併用が可能と定められているようです。

上り線を使った下り列車の場合、臨時に設置された信号機が使用されていない場合、「代用閉塞方式」となり、単線運転となりますから「指導通信式」となる訳です。(臨時に設置された信号機の運用が開始された場合は、「自動閉塞式」となります)

指導指令式の場合がありますが、樽井-尾崎間、南海指令側の管理ではなかった模様ですので、指導通信式だった模様です。


これらは、運転士さんが教習の時に習う訳ですが、手元に資料(運転規則)がありますので、これらを引用します。

手元の資料は、鉄道部品店で購入したこれです。規則は会社が違っていても、それ程変わりませんので、これを引用します。

指導通信式の条件-まず、それを実施する閉塞区間で、1人の指導者(この場合は適任者=助役)または指導券と、それぞれの駅で専用の電話機(通信手段)を選定し、「指導通信式記録簿」や、筆記具を用意し、記録する必要があります。

「指導通信式記録簿」は、受領時刻、区間、相手方の閉塞取扱者(樽井の場合は、尾崎駅にいる助役)、閉塞取扱者(樽井の場合は自分の名前)、指導者の記入欄に、到着・出発列車の列番、閉塞承認、到着、閉塞解除などの項目があり、必要の度に記録。

閉塞取扱者-代用手信号の手旗を持つ役割も兼ねる

   指導通信式記録簿


1 指令受領時刻  時  分
2 指令区間 樽井-尾崎
3 相手方閉塞取扱者 尾崎駅にいる助役氏名
4 閉塞取扱者 樽井駅にある助役氏名
5 指導者 添乗助役氏名

指導者は、その閉塞区間の列車で、乗務員室に添乗する助役の名前となります。その指導者は、「指導券」と呼ばれる、駅長が記入した券を受取って、指導者と指導券を所持して、初めて、閉塞区間で列車が運転出来る、ということになります。

指導者-列車に添乗する助役
指導券-代用閉塞方式での、いわば「通行手形」のようなもの
これは、どちらか一方あればok
指導者を、タブレット(通票)で代用できる場合もあるようです。指導者は要するに、人間タブレットのような感じです。

指導券
区間 樽井 尾崎
列車番号
発行日
駅長名


分かりやすく指導券の様式をまとめると、このような具合で、外縁が赤色の線のようです。ただ南海の場合は、通告券の代用手信号欄で、この記入として、指導券の代わりだった模様です。
17-11-04-01

【画像】通告券の例(神戸高速鉄道)

列車に添乗する指導者は、専用の腕章をする必要がある模様です。この動画も出て来ましたね。駅長が運転士にこの指導券を交付、確認後、腕章をした助役が、動画でも乗り込んでいるのが分かります。

駅長は、電話ではなく、無線機で確認しています。電話でも無線機でも、通信手段=通信さえ出来れば問題ないということでしょうね。

樽井-尾崎を無事に代用閉塞間を過ぎれば、運転士が持っていた指導券は、相手駅の駅長により回収となります。回収した指導券も、単に破らずに、赤で×印を付けるなど、厳密な決まりがあるようです。

この、受領の際も、数分程度の時間を要していることになります。時刻通り運転していても、受領が完了するまでは列車が動かせませんので、遅延となります。ですので、11/1の十数分の遅延も、こうした影響があったかもしれません。

指導者、指導券はどちらか一方でも問題ありませんが、南海の場合は併用で完全を確保した模様ですね。ただ、通告券による代用手信号欄の記入を、指導券の代わりですので、優先度は、指導者の添乗でしょうか?

臨時の信号機の運用が開始されれば、こうした手作業による閉塞区間の走行手続きが、当然ながら不要となります。指導通信式は、安全面も他、適任者の人件費や手間も掛かりますし、臨時の信号機が建植されれば、その方が確実・安全です。

樽井-尾崎間の助役の添乗は暫くの間、あるかもしれませんが、少なくとも、指導券の交付・回収や記録簿を付ける必要がなくなり、指令側もしくは駅の信号所による制御となります。

これらは、どの鉄道会社でも、ほぼ同じような決まりのようです。
17-11-04-0217-11-04-03

17-11-04-0517-11-04-01



鉄道信号・保安システムがわかる本
中村英夫
オーム社
信号保安・鉄道通信入門 (鉄道業務セミナー)
菱沼 好章
中央書院
図解鉄道知識
鉄道教育研究会
君見ずや出版
鉄道ダイヤを支える技術
梅原 淳
秀和システム


通信式
-複線の場合、信号機の故障などがあり、自動閉塞式が出来ない場合、こちらは、記録簿の記録のみで、指導券の交付や指導者はありません。複線の場合、片側の線路で同じ方向ということになるからです。

しかし、最近は信号が完全に復旧するまで、列車を動かさない方法が優先の場合もある模様です。その方が、より安全かもしれませんね。JR西日本の場合は、通信式も指導通信式もやらず、信号の復旧を優先する考え方の模様です。

指導と付けば、指導者または指導券どちらか一方、必要となる訳です。

指導隔時法、隔時法
-通信手段が確保出来ない場合、その他のやり方は、通信式、指導通信式と同じ模様ですが、この他、間隔調整で、時間の確保や制限速度などが決まっている模様です。これは、最近の携帯電話の普及に、無線機もあり、滅多にないでしょうが、万が一の方法としてあるようです。

その他
▼運転士は、駅長以外から指導券は受け取れない
▼運転士は、指導券の使用が終わった時は、駅長に渡す必要がある
※駅長が助役による場合もある
▼出発をやめるときは、添乗の指導者を降ろすか指導券を取り戻す
▼添乗の指導者がいない、もしくは指導券を渡さずに出発した場合、気が付いた駅長は…
指導者がいない場合、指導券を渡さなかった場合、相手駅の駅長にそれを伝え、指導者を途中まで走らせる、指導券を渡す
それに気付いた運転士は、すぐに停止をさせ、駅長の指示を待つ、停止した場所が向かう駅に近い場合は、その駅でも可
▼指導券を列車の走行中に落とした場合は、停止させて探し、拾う必要がある。但し、簡単に拾えない場合は、そのまま運行して相手駅の駅長に報告する

伝令法-故障車の救援のために別の列車の運転、工事列車がいる区間でさらに別の工事列車を運転させる。
ただし、伝令法は、上記の代用閉塞方式、閉塞準用法とは全く異なる考え方となります(自動閉塞方式での、1区間1閉塞2列車以上の走行となる)

これにしても、指導通信式の施行は、滅多にない事例だと言えます。運転士さんが教習で習っても、実際に施行する例は、貴重とも言えます。

勿論、一日も早い、南海線の上下線の開通が望まれるところではあります。

列車番号T-TAKE(てぃーていく)
列車番号T-TAKE(てぃーていく)サイトはこちらです。
メッセージ
ツイッター ttakewebpage
ttakewebpageのツイート
記事検索
月別アーカイブ
アーカイブ
カテゴリー
最新コメント
QRコード
QRコード
読者登録
LINE読者登録QRコード
広告
  • ライブドアブログ
